| SMF links up: | 10km | Power Supply: | +3.3V |
|---|---|---|---|
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| Επισημαίνω: | Οπτικός Πομποδέκτης SFP 10GBASE LR LW,Πομποδέκτης 10GBASE LR LW,Οπτικός Πομποδέκτης 10Gb/S |
||

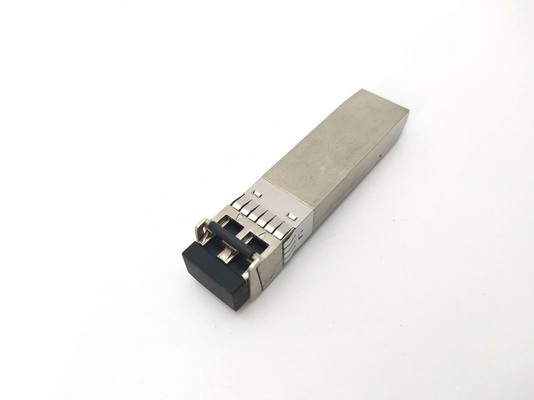

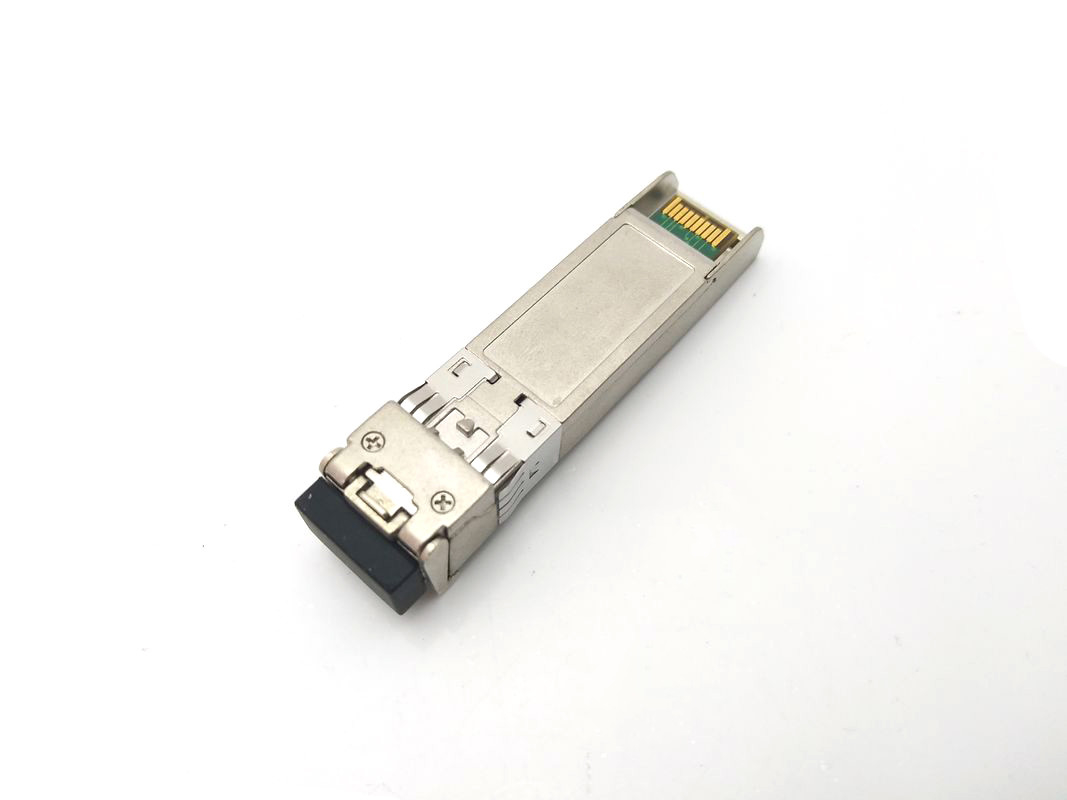

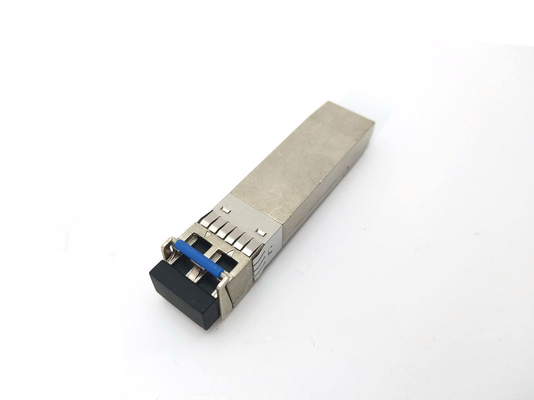

10Gb/S 1310nm Duplex LC Single Mode SFP οπτικός δέκτης
10Gb/s 10km SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Μία λειτουργία
Χαρακτηριστικά:
Εφαρμογές:
Περιγραφή:
Το SFP+ 10G LR είναι μια πολύ συμπαγή οπτική μονάδα δέκτη δέκτη 10Gb/s για εφαρμογές σειριακής οπτικής επικοινωνίας στα 10Gb/s.Το SFP μετατρέπει μια σειρά ηλεκτρικών ροών δεδομένων 10Gb/s σε οπτικό σήμα εξόδου 10Gb/s και ένα οπτικό σήμα εισόδου 10Gb/s σε σειριακές ηλεκτρικές ροές δεδομένων 10Gb/sΗ υψηλής ταχύτητας ηλεκτρική διεπαφή 10Gb/s είναι πλήρως συμβατή με τις προδιαγραφές SFI.
Ο υψηλής απόδοσης πομπός DFB 1310nm και ο δέκτης PIN υψηλής ευαισθησίας παρέχουν ανώτερη απόδοση για εφαρμογές Ethernet σε συνδέσμους έως 10 χλμ.
Η μονάδα SFP+ συμμορφώνεται με τα πρότυπα SFF-8431, SFF-8432 και IEEE 802.3ae 10GBASE-LR. Οι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω μιας σειριακής διεπαφής 2 καλωδίων, όπως ορίζεται στο SFF-8472.
Ο πλήρως συμβατός με το SFP συντελεστής μορφής παρέχει θερμό pluggability, εύκολη αναβάθμιση οπτικών θύρων και χαμηλή εκπομπή EMI.
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τυπικό | Μαξ. | Μονάδα |
| Θέρμανση αποθήκευσης | ΤS | -40 | +85 | °C | |
| Θερμοκρασία λειτουργίας της υπόθεσης | ΤΑ | 0 | 70 | °C | |
| Μέγιστη τάση τροφοδοσίας | Vcc | -Τίποτα.5 | 4 | V | |
| Σχετική υγρασία | RH | 0 | 85 | % |
Ηλεκτρικά χαρακτηριστικά (T)ΟΠ= 0 έως 70 °C, VCC = 3.135Στα τρία.465Βόλτ)
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τυπικό | Μαξ. | Μονάδα | Σημείωση |
| Πρόσθετη τάση | Vcc | 3.135 | 3.465 | V | ||
| Τρόπος τροφοδοσίας | Επικοινωνία | 430 | mA | |||
| Κατανάλωση ενέργειας | Π | 1.5 | W | |||
| Τμήμα πομπός: | ||||||
| Αντίσταση διαφορικής εισόδου | Rσε | 100 | Ω | 1 | ||
| Τσ Εισδοτική ανοχή ενιαίας τάσης συνεχούς ρεύματος (Ref VeeT) | V | -Τίποτα.3 | 4 | V | ||
| Διαφορετική μετατόπιση τάσης εισόδου | Βιν, ε; | 180 | 700 | mV | 2 | |
| Διαβιβάζουμε τάση απενεργοποίησης | VD | 2 | Vcc | V | 3 | |
| Μεταφορά ενεργοποιημένης τάσης | VΕπικεφαλής | Αγελάδα | Βι+0.8 | V | ||
| Τμήμα παραλήπτη: | ||||||
| Ανεπάρκεια στην τάση εξόδου μεμονωμένης ακμής | V | -Τίποτα.3 | 4 | V | ||
| Rx Διαφορά τάσης εξόδου | Βό | 300 | 850 | mV | ||
| Rx Χρόνος άνοδος και πτώσης της παραγωγής | Tr/Tf | 30 | σπ | 4 | ||
| Λάθος | VΛάθος LOS | 2 | VccHOST | V | 5 | |
| Λογικό | VΤόπος λειτουργίας | Αγελάδα | Βι+0.8 | V | 5 | |
Σημείωση:
1Συνδέεται απευθείας με τις πινές εισόδου δεδομένων TX.
2Σύμφωνα με το SFF-8431 Rev 3.0
3. σε 100 Ωμ διαφορά τερματισμού.
4. 20%~80%
5. Το LOS είναι μια ανοιχτή έξοδος συλλέκτη. Θα πρέπει να τραβηχτεί με 4,7k ̇ 10kΩ στην επιφάνεια υποδοχής. Η κανονική λειτουργία είναι λογική 0· η απώλεια σήματος είναι λογική 1. Η μέγιστη τάση τραβήχτη είναι 5,5V.
Οπτικές παραμέτρους ((T)ΟΠ= 0 έως 70°C, VCC = 3.135Στα τρία.465Βόλτ)
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τυπικό | Μαξ. | Μονάδα | Σημείωση |
| Τμήμα πομπός: | ||||||
| Κέντρο μήκους κύματος | λt | 1290 | 1310 | 1330 | nm | |
| φασματικό πλάτος | △λ | 1 | nm | |||
| Μέση οπτική ισχύς | Παύγκο | - Οκτώ.2 | 0.5 | dBm | 1 | |
| Οπτική ισχύς OMA | Πομά | - Πέντε.2 | dBm | |||
| Λέιζερ απενεργοποιημένο | Πουφ! | - 30 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | dB | |||
| Τιμωρία διασκορπισμού του πομπού | TDP | 3.2 | dB | 2 | ||
| Σχετική ένταση θορύβου | Ριν | -128 | dB/Hz | 3 | ||
| Ανεκτικότητα απώλειας οπτικής επιστροφής | 20 | dB | ||||
| Τμήμα παραλήπτη: | ||||||
| Κέντρο μήκους κύματος | λr | 1260 | 1355 | nm | ||
| Ευαισθησία του δέκτη | Σεν | -14 λεπτά.5 | dBm | 4 | ||
| Ευαισθησία στο άγχος (OMA) | ΣενΣΤ | - Δέκα.3 | dBm | 4 | ||
| Λος Άσερτ | ΔΕΣΑ | -25 | - | dBm | ||
| Λος Ντεσέρ | ΔΕΣD | -15 | dBm | |||
| Los Hysteresis (Η υστερέση) | ΔΕΣH | 0.5 | dB | |||
| Υπερφόρτωση | Καθίστε | 0 | dBm | 5 | ||
| Αντανάκλαση του δέκτη | Rrx | -12 | dB | |||
Σημείωση:
1Οι μέσες τιμές ισχύος είναι μόνο ενημερωτικές, σύμφωνα με το IEEE802.3ae.
2Ο αριθμός TWDP απαιτεί η πλακέτα υποδοχής να είναι σύμφωνη με την SFF-8431.6.6.2 του IEEE802.3ae.
3. 12dB αντανάκλαση.
4. Προϋποθέσεις δοκιμών δέκτη υπό πίεση σύμφωνα με το IEEE802.3ae. Η δοκιμή CSRS απαιτεί η πλακέτα υποδοχής να συμμορφώνεται με το SFF-8431.
5. Υπερφόρτωση δέκτη που καθορίζεται στο OMA και υπό την χειρότερη συνολική κατάσταση άγχους.
Μηχανικές διαστάσεις:
