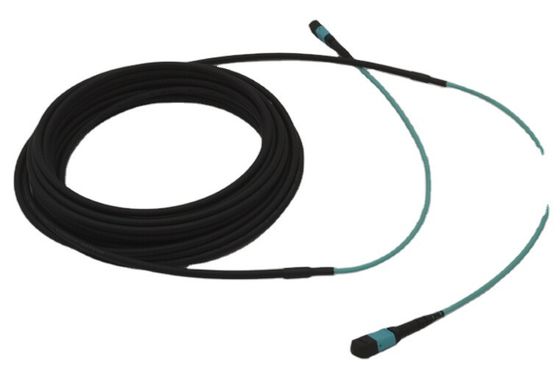

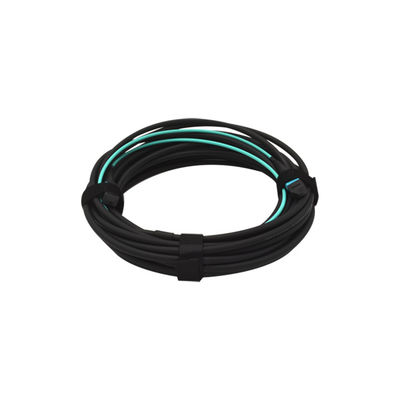

24 πυρήνας MPO MTP OM4 5.5MM διπλό καλώδιο κορμών θηκών με την ουρά 30cm
| Product Name:: | 24core MPO/MTP OM4 5.5MM διπλό καλώδιο κορμών θηκών | Singlemode Fiber:: | G652D G657A1 G657A2 |
| Multi-mode Fiber:: | OM1 OM2 OM3 OM4 | Outer jacket material:: | LSZH, OFNP, OFNR |
| Outer diameter:: | 5.5mm | Compliant:: | - 10G κανάλι ινών υποχωρητικό - IEEE 802,3 40G και 100G - QSF |
| High Light: | Καλώδιο κορμών 5.5MM,OM4 καλώδιο κορμών,καλώδιο κορμών mpo 24core |
||
MPO/MTP είναι η υψηλή πυκνότητα της οπτικής ίνας προ-συνδέει το σύστημα που είναι γενικά χρήση σε τρεις περιοχές.
· Η εφαρμογή κέντρων δεδομένων με το περιβάλλον υψηλής πυκνότητας
· Η οπτική ίνα στο κτήριο
· Η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών όπως ο θραύστης,
40G / 100G SFP και SFP.
Χαρακτηριστικά γνωρίσματα
* Υψηλή επίδοση στο IL & RL
* 4,8,12 και 24 λήξεις και συνελεύσεις συνδετήρων ινών
* Σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
* Οικονομική λύση για την μάζα-λήξη της ίνας
* Κατάλληλος για την εφαρμογή MPO/MTP
* Δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα
* Κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων
Σχετικά πρότυπα:
* Συναντά το IEC τυποποιημένο 61754-7& JIS C5982
* Δομημένη τηλεγράφηση ανά Tia-568-γ
* Παράλληλη οπτική
- Οπτικό φόρουμ σύνδεσης μέσω δικτύων (OIF) υποχωρητικό
- Infiniband υποχωρητικό
* Infiniband
- 10G κανάλι ινών υποχωρητικό
- 40G και IEEE 802,3 100G
- QSFP
Συνδετήρας απόδοση-MTP
| Τύπος συνδετήρων | 12-ίνα ή 24Fiber MPO/MTP (μη-που καρφώνεται) |
| Πολωνικά | PC (ΚΚ) APC (SM) |
| Χρώμα κατοικίας | ΚΚ (μπεζ), ΚΚ ελίτ (Aqua), SM (πράσινο), ελίτ SM (κίτρινη) |
| Απώλεια εισαγωγής, χαρακτηριστική (MTP/MPO) | ≤ 0,10 DB |
| Απώλεια εισαγωγής, μέγιστο (MTP/MPO) | ≤ 0,3 DB |
| Επιστροφής απώλεια (MTP/MPO SM) | PC >55dB APC> 60dB |
| Απώλεια εισαγωγής, χαρακτηριστική (LC/SC) | ≤ 0,10 DB |
| Απώλεια εισαγωγής, μέγιστο (LC/SC) | ≤ 0,3 DB |
| Επιστροφής απώλεια (LC/SC SM) | PC >55dB APC> 65dB |
| Διάρκεια (500 Matings) | < 0=""> |
Απόδοση καλωδίων ινών
| Τύπος ινών | OS2, OM1, OM2, OM3, OM4 |
| Αρίθμηση ινών | 12,24,48,72,96,144 πυρήνες |
| Μείωση DB ινών (OS2) | ≤0.38 ανώτατο ≤0.34Type (1310nm) ≤0.25 ανώτατο ≤0.19Type (1550nm) |
| Μείωση DB ινών (OM1) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| Μείωση DB ινών (OM2) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Μείωση DB ινών (OM3) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Μείωση DB ινών (OM4) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Υπερχειλισμένη έναρξη [MHZ-χλμ] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Αποτελεσματικό τροπικό εύρος ζώνης λέιζερ [MHZ-χλμ] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| Εξωτερική διάμετρος | 12fiber: 3.0 ή 5.5mm 24fiber: 3.0 ή 5.5mm |
| Εξωτερικό χρώμα σακακιών | OS2 (κίτρινος), OM2 (πορτοκάλι), OM3 (Aqua), OM4 (πορφύρα ή Aqua) |
| Εξωτερικό υλικό σακακιών | LSZH, OFNP, OFNR |
| Εκτατή δύναμη | >500N |
| Λειτουργούσα θερμοκρασία | -40 ~ +85°C |
-
