Καλώδιο Patch Cord MTP 100G 72 Fiber OM3 Aqua
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| High Light: | Καλώδιο Patch Cord MTP Aqua,Patch Cord MTP OM3,Καλώδιο OM3 MTP Aqua |
||

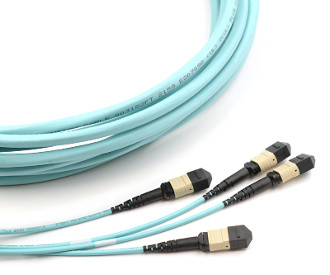

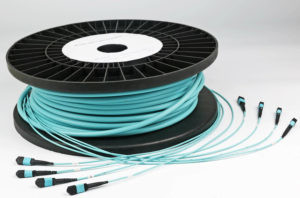

100G 72 Fiber OM3 MTP Patch Cord Aqua Cable

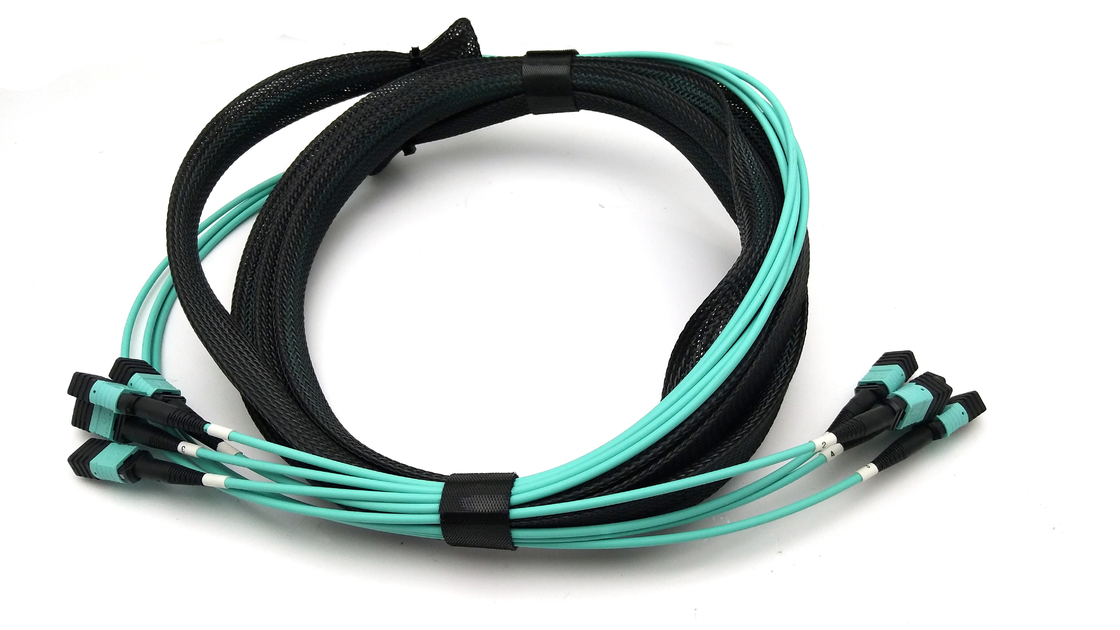

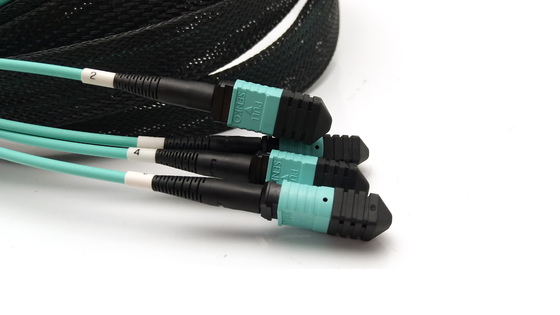

48Fiber 4 MPO σε 4 MPO Truck Cable Mutilmode OM3 MTP Patch Cord Aqua Cable

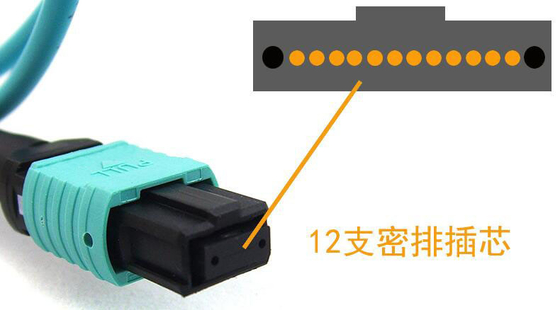

Οι συναρμολογήσεις καλωδίων ινών MPO/MTP τερματίζονται με σύνδεσμο MPO/MTP και στα δύο άκρα.
Χαρακτηριστικά:
Υψηλή απόδοση σε IL & RL
Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 4,8,12 και 24
Σχεδιασμένο για εφαρμογές SM και MM χαμηλής και τυπικής απώλειας
Οικονομική λύση για μαζική τερματισμό ινών
Κατάλληλο για εφαρμογή MPO/MTP
Διατίθενται επιλογές ανθεκτικού στρογγυλού καλωδίου, οβάλ καλωδίου και γυμνής κορδέλας
Διατίθενται χρωματικά κωδικοποιημένα περιβλήματα για τη διαφοροποίηση του τύπου ινών, του τύπου στίλβωσης και/ή της ποιότητας του συνδέσμου
Εφαρμογές:
Το MPO/MTP είναι το υψηλόπυκνότητα του συστήματος προ-σύνδεσης οπτικών ινών που χρησιμοποιείται γενικά σε τρεις τομείς.
· Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
· Η οπτική ίνα στο κτίριο
· Η εσωτερική εφαρμογή συνδέσμου σε εξοπλισμό ινών όπως Splitter,
· 40G / 100G SFP και SFP
Προδιαγραφές:
| Τύπος συνδέσμου | 12-Fiber ή 24Fiber MPO/MTP (χωρίς πείρο) |
| Στίλβωση | PC(MM); APC(SM) |
| Χρώμα περιβλήματος | MM (Μπεζ), MM Elite (Aqua), SM (Πράσινο), SM Elite (Κίτρινο) |
| Απώλεια εισαγωγής, Τυπική (MTP/MPO) | ≤ 0,10 dB |
| Απώλεια εισαγωγής, μέγιστη. (MTP/MPO) | ≤ 0,3 dB |
| Απώλεια επιστροφής (MTP/MPO SM) | PC >55dB; APC> 60dB |
| Ανθεκτικότητα (500 ζευγαρώσεις) | < 0,2dB |
| Απόδοση καλωδίου ινών | |
| Τύπος ίνας | OS2, OM1, OM2, OM3, OM4 OM5 |
| Αριθμός ινών | 12,24,48,72,96,144 πυρήνες |
| Εξασθένηση ινών dB (OS2) | ≤0,38 Max ≤0,34Typ(1310nm) ≤0,25 Max ≤0,19Typ(1550nm) |
| Εξασθένηση ινών dB (OM1) | ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤1,2Typ(1300nm) |
| Εξασθένηση ινών dB (OM2) | ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) |
| Εξασθένηση ινών dB (OM3) | ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) |
| Εξασθένηση ινών dB (OM4) | ≤3,5 Max ≤2,7Typ(850nm) ≤1,5Max ≤0,9Typ(1300nm) |
| Ελάχιστο εύρος ζώνης: Overfilled Launch[Mhz-km] | OM1≥200(850nm) ≥500(1300nm) OM2≥500(850nm) ≥500(1300nm) OM3≥1500(850nm)≥500(1300nm)OM4≥3500(850nm) ≥500(1300nm) |
| Ελάχιστο εύρος ζώνης: Laser Effective Modal Bandwidth [Mhz-km] | |
| OM3 ≥2000(850nm) OM4 ≥4700(850nm) | |
| Εξωτερική διάμετρος | 12fiber:3,0 ή 5,5mm ; 24fiber:3,0 ή 5,5mm |
| Εξωτερικό χρώμα μπουφάν | OS2(Κίτρινο),OM2(Πορτοκαλί),OM3(Aqua),OM4(Μωβ ή Aqua) |
| Εξωτερικό υλικό μπουφάν | LSZH,OFNP,OFNR |
| Αντοχή σε εφελκυσμό | >500N |
| Θερμοκρασία λειτουργίας | -40 ~ +85°C |
Σχετικά πρότυπα:
Πληροί το πρότυπο IEC 61754-7& JIS C5982
Δομημένη καλωδίωση ανά TIA-568-C
Παράλληλη οπτική
- Συμβατό με το Optical Internetworking Forum (OIF)
- Συμβατό με Infiniband
Infiniband
- Συμβατό με 10G Fiber Channel
- 40G και 100G IEEE 802.3
- QSFP
Επιλογή πολικότητας:
-
