OM3 72 Ινών Πολυτροπικά SM MM MPO MTP Καλώδια
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Yellow /Aqua / Wathet Blue /Purple /Violet |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | Singlemode / Mutilmode |
| High Light: | SM MM MPO MTP Καλώδια,OM3 72 Ινών MTP Καλώδια,OM3 72 Ινών MPO Καλώδια |
||

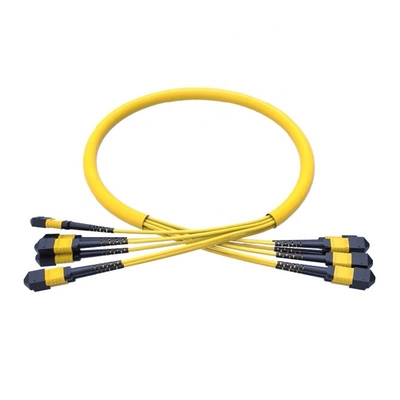

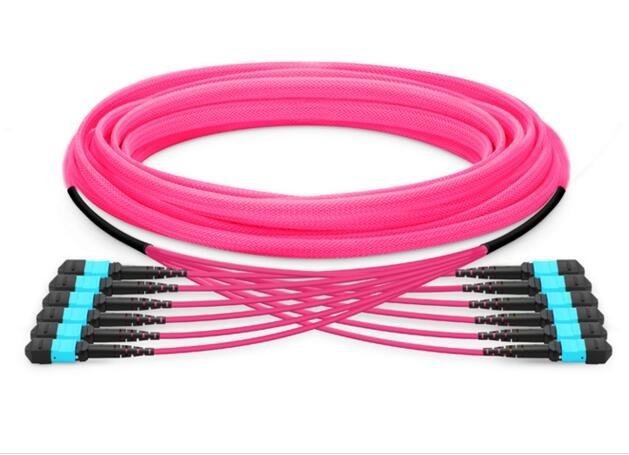

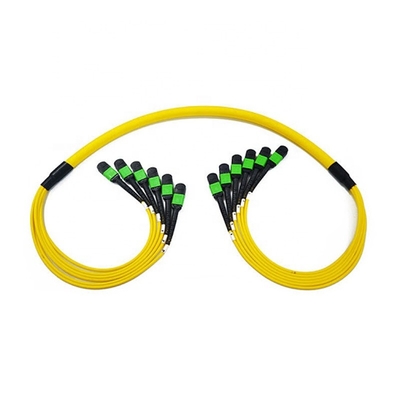

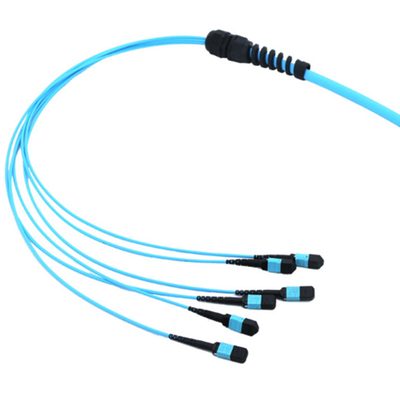

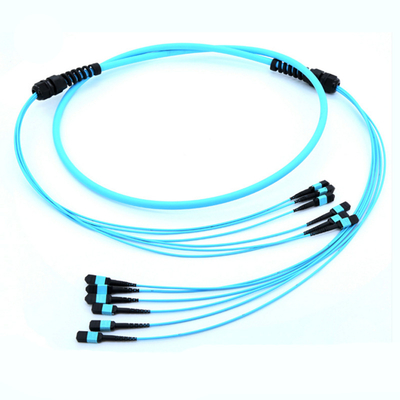

OM3 72 Fiber Mutimode SM MM MPO MTP Cables
72Fiber 6 MPO σε 6 MPO Καλώδιο κορμού Singlemode Mutimode SM MM MTP Patch Cord
Τα καλώδια MTP/MPO αποτελούνται από συνδέσμους MTP/MPO και οπτικά καλώδια, άλλοι σύνδεσμοι όπως LC μπορεί επίσης να βρεθούν σε ορισμένα είδη καλωδίων MTP/MPO. Τα χρησιμοποιούμενα οπτικά καλώδια είναι γενικά OM3 και OM4, τα οποία είναι οπτικές ίνες πολλαπλών τρόπων λειτουργίας βελτιστοποιημένες με λέιζερ.
Χαρακτηριστικά
- Εγκατάσταση κορμού
- 100% ελεγμένο πριν την παράδοση
- MTP και MPO διαθέσιμα
- Χρήση 12/24 Cores Fiber Connector
- Οι μετρήσεις καλωδίων κορμού συνήθως 12 / 24 / 36 / 48 / 72 / 96 / 144-ίνες
- 3.0/3.6 mm Στρογγυλό καλώδιο ή Προσαρμοσμένο
- SM/OM1/OM2/OM3/OM4 ή Προσαρμοσμένο
- LSZH, OFNR, OFNP διαθέσιμα
Οι μύτες και οι αυλακώσεις οδηγού (κλειδί) στην επάνω πλευρά είναι τα δύο άλλα σαφώς ορατά χαρακτηριστικά, τα οποία εξασφαλίζουν ότι ο προσαρμογέας συγκρατεί τον σύνδεσμο με τα σωστά άκρα ευθυγραμμισμένα μεταξύ τους. Με βάση την τοποθέτηση του κλειδιού, είναι διαθέσιμοι δύο τύποι προσαρμογέων MPO. Το ένα είναι “key-up to key-down”. Σημαίνει ότι το κλειδί είναι επάνω στη μία πλευρά και κάτω στην άλλη. Οι δύο σύνδεσμοι συνδέονται περιστρέφοντας 180° σε σχέση μεταξύ τους. Το άλλο είναι “key-up to key-up”. Σημαίνει ότι και τα δύο κλειδιά είναι επάνω. Οι δύο σύνδεσμοι συνδέονται ενώ βρίσκονται στην ίδια θέση σε σχέση μεταξύ τους.
Κανόνας σύνδεσης
- Χρησιμοποιείτε πάντα έναν αρσενικό σύνδεσμο και έναν θηλυκό σύνδεσμο συν έναν προσαρμογέα MPO κατά τη δημιουργία μιας σύνδεσης MPO (δείτε την παρακάτω εικόνα).
- Ποτέ μην συνδέετε ένα θηλυκό με ένα θηλυκό ή ένα αρσενικό με ένα αρσενικό. Θα πρέπει να συνδέεται με ένα αρσενικό και ένα θηλυκό όπως αναφέρεται παραπάνω. Με μια σύνδεση θηλυκού-θηλυκού, οι πυρήνες ινών των δύο συνδέσμων δεν θα είναι στο ίδιο ακριβώς ύψος επειδή λείπουν οι ακίδες οδηγού. Αυτό θα οδηγήσει σε απώλειες στην απόδοση. Μια σύνδεση αρσενικού-αρσενικού έχει ακόμη πιο καταστροφικά αποτελέσματα. Εκεί οι ακίδες οδηγού χτυπούν στις ακίδες οδηγού, οπότε δεν δημιουργείται επαφή. Αυτό μπορεί επίσης να καταστρέψει τους συνδέσμους.
- Ποτέ μην αποσυναρμολογείτε έναν σύνδεσμο MPO. Οι ακίδες είναι δύσκολο να αποσπαστούν από έναν σύνδεσμο MPO και οι ίνες μπορεί να σπάσουν στη διαδικασία. Επιπλέον, η εγγύηση καθίσταται άκυρη εάν ανοίξετε το περίβλημα του συνδέσμου.
Καλώδια MTP/MPO
Το καλώδιο MTP/MPO έχει τα πλεονεκτήματα των μικρότερων χρόνων εγκατάστασης, της ελεγμένης και εγγυημένης ποιότητας και της μεγαλύτερης αξιοπιστίας. Έχει διάφορα διαφορετικά είδη τύπων.
Καλώδια κορμού
Τα καλώδια κορμού χρησιμεύουν ως μόνιμος σύνδεσμος που συνδέει τις μονάδες MTP/MPO μεταξύ τους. Διατίθενται με 12, 24, 48 και 72 ίνες. Τα άκρα τους τερματίζονται με συνδέσμους MTP/MPO 12 ινών ή 24 ινών σύμφωνα με την επιλογή του πελάτη. Αυτά τα καλώδια κορμού όπως το καλώδιο κορμού MPO 12 ινών θα μπορούσαν να βοηθήσουν στη δημιουργία ενός απλού, οικονομικού δικτύου 40G εγκαθιστώντας ένα δομημένο σύστημα καλωδίωσης. Το καλώδιο κορμού MTP/MPO απαιτεί μεγαλύτερη προσοχή στον σχεδιασμό, αλλά έχει μια σειρά πλεονεκτημάτων, όπως υψηλότερη ποιότητα, ελάχιστη στρέβλωση, μικρότερος χρόνος εγκατάστασης, καλύτερη προστασία, μικρότερος όγκος καλωδίου και χαμηλότερο συνολικό κόστος.
Προδιαγραφές:
-
