| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Επισημαίνω: | 144 Κεντρικά καλώδια δέσμης οπτικών ινών,G652D Σύνδεσμοι σύνδεσης με οπτική ίνα,G652D SC UPC Διάλυμα καλωδίων |
||
SC UPC G652D 12 Κλάδοι 144 Core Fiber Optic Patch Cords
1. Χαρακτηριστικό
1. Υψηλή απώλεια επιστροφής
2. Χαμηλή απώλεια εισαγωγής
3. Patch cord Πέρασε RoHS, ISO9001
4. LZSH ή PVC μπουφάν
5. Οπτική ίνα CCTC A Type Ferrule
Γενικά patch cords
2. Εφαρμογή
1). Δωμάτια επικοινωνίας
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)
4). FOS (αισθητήρας οπτικών ινών)
5). Σύστημα επικοινωνίας οπτικών ινών
6). Εξοπλισμός συνδεδεμένος και μεταδιδόμενος οπτικών ινών
7). Ετοιμότητα αμυντικής μάχης
3. Προδιαγραφή
| Τύπος | Standard, Master |
| Στυλ | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Ίνα |
Singlemode/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Καλώδιο |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC ή LSZH |
| Τρόπος στίλβωσης | UPC, SPC, APC (8°& 6°) |
| Απώλεια εισαγωγής |
≤ 0.1dB (Για Singlemode Master) ≤ 0.25dB (Για Singlemode Standard) ≤ 0.25dB (Για Multimode) Δοκιμασμένο από JDS RM 3750 |
|
Απώλεια επιστροφής (Singlemode) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Δοκιμασμένο από JDS RM3750 |
| Επαναληψιμότητα | ±0.1dB |
| Θερμοκρασία λειτουργίας | -400C έως 850C |
|
Απαίτηση γεωμετρίας ( Singlemode) |
Ακτίνα Ferrule Endface 7mm ≤ R ≤ 12mm (Για APC) 10mm ≤ R ≤ 25mm (Για Standard) Apex Offset ≤ 30 μm (Για Master) Apex Offset ≤ 50 μm (Για Standard) Undercut -50nm ≤ U ≤ 50nm Δοκιμασμένο από DORC ZX-1 |
4. Προδιαγραφές&ΕπιδόσειςΤύπος ίνας
| Αριθμός καλωδίου | Multimode (PC/Flat Polish) | Παράμετρος | ||
| Standard | Χαμηλή απώλεια | Μέγιστη απώλεια εισαγωγής | Χαμηλή απώλεια | Μέγιστη απώλεια εισαγωγής |
| <0.70 | <0.35db | <0.70dB | <0.35dB | Απώλεια επιστροφής |
| >60dB | Κανένα | Ανθεκτικότητα | ||
| 500Matings | Θερμοκρασία λειτουργίας | |||
| -40C έως 80C | Μήκος κύματος δοκιμής | |||
| 1310nm | 850nm | 5 | ||
. Λίστα προϊόντωνΜπότα
| Σύνδεσμος | 0.9mm | Αριθμός καλωδίου | Ferrule | Σύνδεσμος | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 Simplex |
Duplex Πολλαπλών ινών Κορδέλα PC |
APC UPC 1M |
2M 3M4M 5M ......... Προσαρμοσμένο Εγγύηση ποιότητας: |
Εγγύηση πηγής. Οι μακροχρόνιοι προμηθευτές διατηρούν σταθερή την ποιότητα της πρώτης ύλης. Όλα τα προϊόντα είναι πιστοποιημένα κατά ROHS και ικανοποιούν τη ζήτηση επιπέδου ποιότητας εξαγωγής.(2)
Δοκιμή ποιότητας. 1；Οι πρώτες ύλες θα τεθούν σε γραμμή παραγωγής μόνο μετά την επιθεώρηση IQC,2；IPQC
επιθεωρεί τη γραμμή παραγωγής για να διασφαλίσει ότι η παραγωγή πληροί τις απαιτήσεις ποιότητας.3；OQC δοκιμάζει την απόδοση του προϊόντος και επιθεωρεί τη συσκευασία για να διασφαλίσει ότι κάθε προϊόν πληροί τις απαιτήσεις ποιότητας των πελατών
(3)
Οπτική δοκιμή.Τα προϊόντα μας συμμορφώνονται με τα πρότυπα IEC και ITU (4) Τουλάχιστον 30% δοκιμή επί τόπου από το Τμήμα Διασφάλισης Ποιότητας μετά την ολοκλήρωση των προϊόντων.

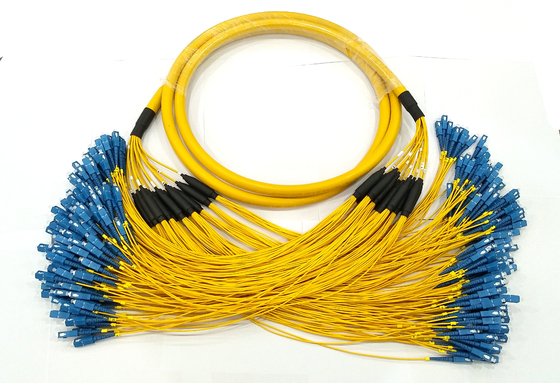

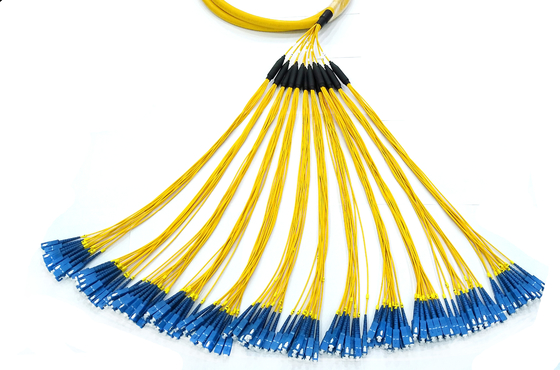

Εικόνα προϊόντος:
Εικόνα εργοστασίου:
