| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Επισημαίνω: | 4.6mm SM ίνες οπτικής ράβδου,G657A1 Σύνδεσμοι σύνδεσης με οπτική ίνα,G657A1 οπτικό καλώδιο επικάλυψης |
||

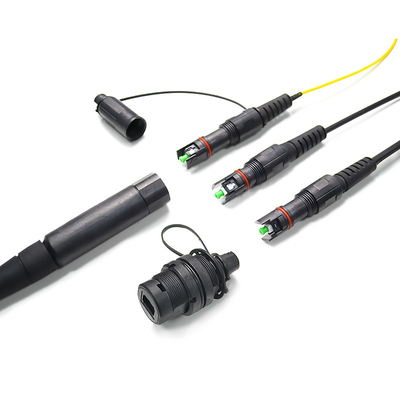

G657A1 H Connector SC APC 4.6mm SM Fiber Optic Patch Cords
Χαρακτηριστικά
* Υψηλή απόδοση σε IL & RL
* Τερματισμοί και συναρμολογήσεις συνδετήρων ινών 4, 8, 12 και 24
* Σχεδιασμένο για χαμηλή απώλεια και τυπικές εφαρμογές απώλειας SM και MM
* Οικονομική λύση για μαζική τερματισμό ινών
* Κατάλληλο για εφαρμογή MPO/MTP
* Συμμορφώνεται με την οδηγία 200/95/EC(RoHS)
* Ο σύνδεσμος MPO συμμορφώνεται με το IEC-61754-7
Εφαρμογή
Οπτική απόδοση:
|
Αριθμός καλωδίων
|
12
|
24
|
||
|
Μοντέλο ίνας
|
G.657A1
|
|||
|
Μέλος αντοχής
|
Υλικό
|
Νήμα αραμιδίου
|
||
|
Στενή προστασία
|
Υλικό
|
PVC
|
||
|
Διάμετρος (±0.06)mm
|
0.90
|
|||
|
Πάχος (±0.03)mm
|
0.30
|
|||
|
Εξωτερικό περίβλημα
|
Υλικό
|
TPU
|
||
|
Χρώμα
|
Μαύρο
|
|||
|
Πάχος (±0.1)mm
|
0.8
|
1.2
|
||
|
Διάμετρος καλωδίου (±0.2)mm
|
6.2
|
8.5
|
||
|
Βάρος καλωδίου (±5)kg/km
|
35
|
68
|
||
|
Ελάχιστη ακτίνα κάμψης
|
Χωρίς τάση
|
10.0×Cable-φ
|
||
|
Υπό μέγιστη τάση
|
20.0×Cable-φ
|
|||
|
Εύρος θερμοκρασίας
(℃) |
Εγκατάσταση
|
-20~+60
|
||
|
Μεταφορά & Αποθήκευση
|
-40~+70
|
|||
|
Λειτουργία
|
-40~+70
|
|||
|
Τύπος συνδετήρα
|
Επίπεδο απόδοσης
|
Δύναμη έλξης
|
|||||
|
Στάνταρ
|
Elite
|
||||||
|
Συνδετήρας
|
Λειτουργία
|
Επιφάνεια
|
IL(db)
|
RL(db)
|
IL(db)
|
RL(db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥60
|
≤0.15
|
≥60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥60
|
≤0.35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) Εγγύηση πηγής. Οι μακροχρόνιοι προμηθευτές διατηρούν σταθερή την ποιότητα της πρώτης ύλης. Όλα τα προϊόντα είναι πιστοποιημένα κατά ROHS και ικανοποιούν την απαίτηση επιπέδου ποιότητας εξαγωγής.
(2) Δοκιμή ποιότητας. 1；Οι πρώτες ύλες θα μπουν στη γραμμή παραγωγής μόνο μετά την επιθεώρηση IQC,
2；Το IPQC επιθεωρεί τη γραμμή παραγωγής για να διασφαλίσει ότι η παραγωγή πληροί τις απαιτήσεις ποιότητας.
3；Το OQC ελέγχει την απόδοση του προϊόντος και επιθεωρεί τη συσκευασία για να διασφαλίσει ότι κάθε προϊόν πληροί τις απαιτήσεις ποιότητας των πελατών
(3) Οπτική δοκιμή. Τα προϊόντα μας συμμορφώνονται με τα πρότυπα IEC και ITU
(4) Τουλάχιστον 30% δειγματοληπτική δοκιμή από το Τμήμα Διασφάλισης Ποιότητας μετά την ολοκλήρωση των προϊόντων.

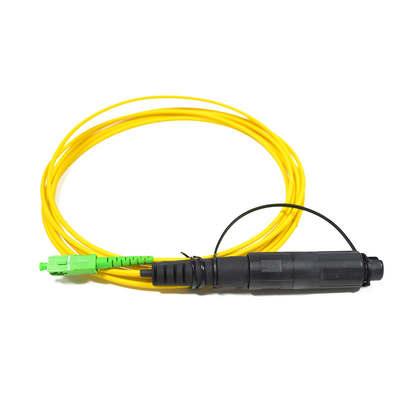

Εικόνα προϊόντος
