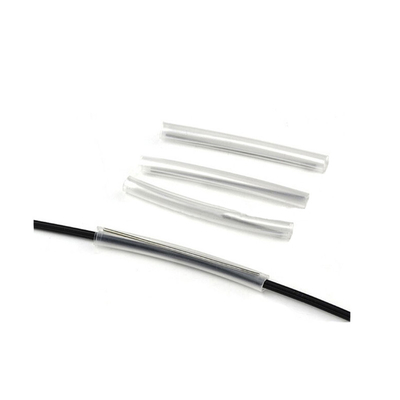

60mm 45mm Θερμοσυρρικνώσιμο μανίκι 0,03dB
| steel rod diameter:: | 1.0mm/1.2mm/1.5mm | Shrinking Temperate: | 110 ~ 130 degrees |
| No. of Fiber:: | 1 | Length:: | 45mm /60mm |
| Loss at -40°C:: | 0.03dB | Application: | FTTH ,Splice |
| High Light: | 0.03dB Συσκευές οπτικών ινών,45 χιλιοστών θερμότητα συρρικνώσιμο μανίκι,60 mm θερμότητα συρρικνώσιμο μανίκι |
||
60mm 45mm Θερμοσυρρικνώσιμο μανίκι 0,03dB
Περιγραφή του προϊόντος
Το συρρικνωτέο μανίκι εφαρμόζεται στο κλείσιμο οπτικής ινών για να σταθεροποιήσει και να προστατεύσει την οπτική ίνες κατά το πλέξιμο

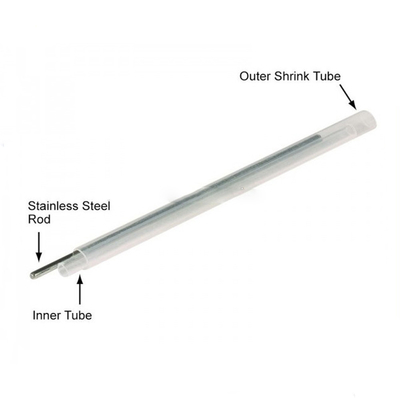

Αποτελείται από πολυολεφίνες, σωλήνες θερμής σύντηξης και ράβδους από ανοξείδωτο ατσάλι, που διατηρούν τις ιδιότητες οπτικής μετάδοσης της οπτικής ινών και ενισχύουν την προστασία των πλέξεων οπτικών ινών.Η εύκολη λειτουργία στην οπτική ίνα κατά τη διάρκεια της εγκατάστασης χωρίς βλάβη και το καθαρό μανίκι καθιστούν εύκολο τον εντοπισμό της συγκόλλησης πριν από τη συρρίκνωση.Η δομή σφράγισης καθιστά την ένωση ελεύθερη από την επίδραση της θερμοκρασίας και της υγρασίας σε ειδικό περιβάλλον.
Ειδικότητα
* Εργασιακή θερμοκρασία: -45 ~ 110 °C
* Περιοχή θερμοκρασίας συρρίκνωσης: 90~ 120 °C
* Κανονικό χρώμα: Διαυγές
* Άλλα 12 χρώματα διαθέσιμα: Λευκό, Μπλε, Γκρίζο, Κίτρινο, Καφέ, Μαύρο, Πορτοκαλί, Ροζ, Κόκκινο, Κιάνο, Πράσινο, Πιόλυ
|
Θερμοκρασία συρρίκνωσης (°C) |
110 ~ 130 |
|
Ποσοστό ακτινικής συρρίκνωσης (%) |
> 50 |
|
Ποσοστό συρρίκνωσης στον άξονα (%) |
< 10 |
|
Ιδιότητα χαμηλής θερμοκρασίας |
Καμία ρωγμή σε θερμοκρασία -55 °C για 4 ώρες |
|
Κανονική λειτουργία (°C) |
-55°C ~ + 135°C |
|
Σχετική υγρασία κανονικής λειτουργίας |
≤ 95% |
|
Δυνατότητα σπινθήρα-πάνω ((kV/mm) |
≥ 20 |
|
Δυνατότητα τράβηξης (Mpa) |
20 |
|
Απώλεια σε θερμοκρασία -40°C |
00,03 dB |
|
Απώλεια σε +60°C RH95% |
00,02 dB |
Τεχνικά δεδομένα
|
Ιδιότητες |
Μέθοδος δοκιμής |
Τυπικά δεδομένα |
|
Δυνατότητα τράβηξης (MPa) |
ΑΣTM D 2671 |
≥ 18 MPa |
|
Τελική επιμήκυνση (%) |
ΑΣTM D 2671 |
700% |
|
Πυκνότητα (g/cm2) |
ISO R1183D |
00,94 g/cm2 |
|
Δυνατότητα διηλεκτρικής (KV/mm) |
Δελτίο ΕΚ 243 |
20KV/MM |
|
Διορθωτική σταθερά |
Δελτίο ΕΚ 243 |
2.5max |
|
Μεταβολή κατά μήκος (%) |
ΑΣTM D 2671 |
± 5% |
Μοναδική ίνα ((mm)
|
Σχήμα |
Προστατευτικά μανίκια (μετά τη συρρίκνωση) |
Σωλήνες σύντηξης |
Άξονα από ανοξείδωτο χάλυβα |
|||
|
Εξωτερικό |
Διάρκεια |
Εσωτερική διάμετρος |
Διάρκεια |
Εξωτερικό |
Διάρκεια |
|
|
HSFP-H-60x1.5x3.0 |
3 |
61 |
1.5 |
60 |
1.5 |
55 |
|
HSFP-H-45x1.5x3.0 |
3 |
45 |
1.5 |
45 |
1.5 |
40 |
|
HSFP-H-40x1.5x3.0 |
3 |
40 |
1.5 |
40 |
1.5 |
35 |
|
HSFP-H-25x1.5x3.0 |
3 |
25 |
1.5 |
25 |
1.5 |
20 |
|
HSFP-H-61x1.2x2.6 |
2.6 |
61 |
1.5 |
61 |
1.2 |
55 |
|
HSFP-H-45x1.2x2.6 |
2.6 |
45 |
1.5 |
45 |
1.2 |
40 |
|
HSFP-H-40x1.2x2.6 |
2.6 |
40 |
1.5 |
40 |
1.2 |
35 |
|
HSFP-H-25x1.2x2.6 |
2.6 |
25 |
1.5 |
25 |
1.2 |
20 |
|
HSFP-H-61x1.0x2.4 |
2.4 |
61 |
1.5 |
61 |
1 |
55 |
|
HSFP-H-45x1.0x2.4 |
2.4 |
45 |
1.5 |
45 |
1 |
40 |
|
HSFP-H-40x1.0x2.4 |
2.4 |
40 |
1.5 |
40 |
1 |
35 |
|
HSFP-H-25x1.0x2.4 |
2.4 |
25 |
1.5 |
25 |
1 |
20 |
|
HSFP-H-40x0.8x2.2 |
2.2 |
40 |
1.5 |
40 |
0.8 |
40 |
|
HSFP-H-25x0.8x2.2 |
2.2 |
25 |
1.5 |
25 |
0.8 |
25 |
|
HSFP-H-18x0.8x2.2 |
2.2 |
18 |
1.5 |
18 |
0.8 |
18 |
|
HSFP-H-40x0.5x1.3 |
1.3 |
40 |
0.35 |
40 |
0.5 |
40 |
|
HSFP-H-25x0.5x1.3 |
1.3 |
25 |
0.35 |
25 |
0.5 |
25 |
|
HSFP-H-18x0.5x1.3 |
1.3 |
18 |
0.35 |
18 |
0.5 |
18 |
Φύλλα ταινίας ((mm)
|
Σχήμα |
Προστατευτικά μανίκια (μετά τη συρρίκνωση) |
Σωλήνες σύντηξης |
Κουάρτς ή κεραμική ράβδος |
|||
|
Εξωτερικό |
Εξωτερικό |
Διάμετρο x ύψος |
Διάρκεια |
Διάμετρο x ύψος |
Διάρκεια |
|
|
Επικεφαλής HSFP-C-6 |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
Επικεφαλής HSFP-2C-6 |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
Επικεφαλής HSFP-C-12 |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2C-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
Επικεφαλής HSFP-Q-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2Q-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
Επικεφαλής HSFP-Q-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2Q-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
-
