Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
|---|---|---|---|
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| Επισημαίνω: | Συζεύκτης οπτικών ινών APC UPC,Συζεύκτης οπτικών ινών SC UPC,Συζεύκτης οπτικών ινών 0.2dB |
||

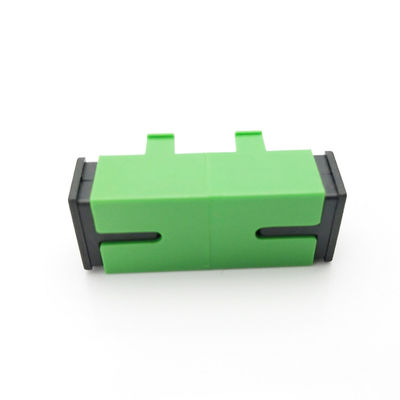

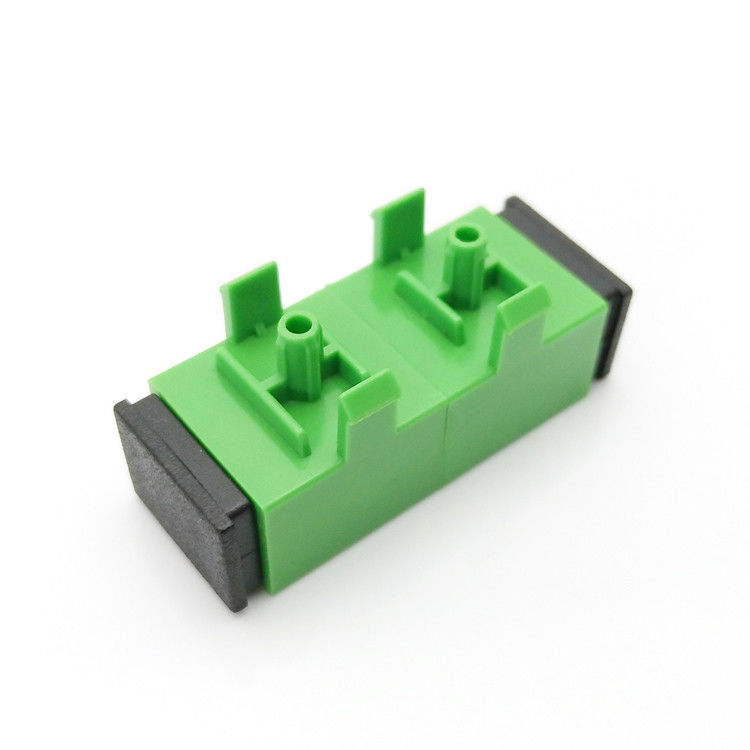

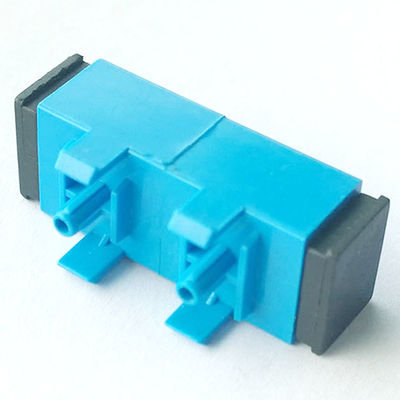

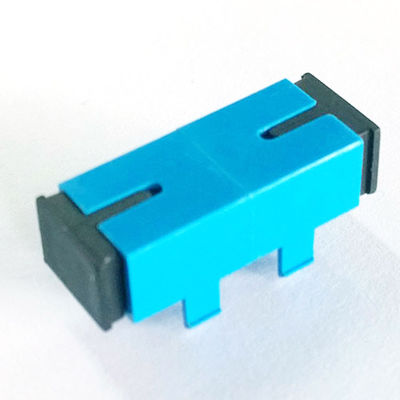

0.2dB SC APC UPC Fiber Optic Coupler για πλακέτα κυκλώματος PCB
SC Fiber optic adapters με Press-fit Elastic iron, Plastic Fit pin fiber optic coupler που χρησιμοποιείται για πλακέτα κυκλώματος PCB
Περιγραφή:
Ο προσαρμογέας οπτικών ινών χρησιμοποιείται κυρίως για τη σύνδεση οπτικών ινών ή οπτικών καλωδίων μεταξύ τους κατά την εγκατάσταση του συστήματος οπτικών ινών για την πραγματοποίηση σύνδεσης οπτικού συνδέσμου. Ο προσαρμογέας οπτικών ινών SC είναι τύπου μάνδαλο, δεν χρειάζεται να περιστραφεί και είναι εύκολο να τοποθετηθεί και να αφαιρεθεί. Η διακύμανση απώλειας εισαγωγής είναι μικρή και η αντοχή σε θλίψη είναι υψηλή. Η πυκνότητα εγκατάστασης είναι υψηλή. Η χρήση μανικιού ακριβείας από κεραμικό υλικό για τη διασφάλιση μακροχρόνιας σταθερής μηχανικής και οπτικής απόδοσης;
Χαρακτηριστικά:
Καλή συμβατότητα
Υψηλή αξιοπιστία & σταθερότητα
PC, APC, UPC προαιρετικά
Κεραμικό ή χάλκινο μανίκι

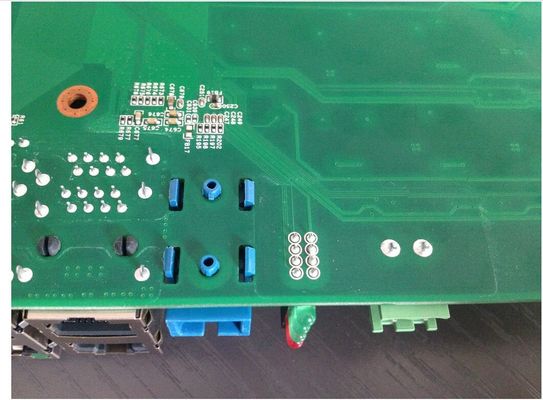

Χρησιμοποιείται για πλακέτα κυκλώματος PCB
Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
Υψηλή ακρίβεια μηχανικών διαστάσεων
Εφαρμογή:
1. Σύστημα CATV
2. Συστήματα επικοινωνίας οπτικών ινών
3. Μετάδοση δεδομένων οπτικών ινών
4. Πρόσβαση σε δίκτυο κτιρίων
5. Σύστημα καλωδίωσης, ODF
6. Εφαρμογές FTTX και FTTH
7. Εξοπλισμός δοκιμών
Υλικά ανταλλακτικών:
| Αριθμός | Μέρος | Υλικό | ROSH | Βαθμολογία ευφλεκτότητας |
| 1 | Μανίκι | Διοξείδιο του ζιρκονίου | Ναι | Πυρίμαχο |
| 2 | Εσωτερικό | PBT | Ναι | V-0 |
| 3 | Στέγαση | PC | Ναι | V-0 |
| 4 | Κάλυμμα σκόνης | ABS | Ναι | V-0 |
Έλεγχος εμφάνισης:
Η εμφάνιση του προσαρμογέα είναι λεία, καθαρή, χωρίς λάδι, γρέζια και γρατσουνιές;
Ο προσαρμογέας έχει φωτεινή εμφάνιση και καλή συνοχή;
Τα εξαρτήματα του προσαρμογέα συνδυάζονται ομαλά και το βύσμα και ο προσαρμογέας μπορούν να τοποθετηθούν και να τραβηχτούν ομαλά, εύκολα και τα κλιπ είναι ισχυρά
Τεχνικές προδιαγραφές:
| Έργο | Δείκτης | |
| Πρότυπο αναφοράς | IEC61754-4, IEC61300-3-33 YD/T 1272.3-2005 | |
| Απώλεια εισαγωγής | ≤0.3dB | |
| Χαμηλή θερμοκρασία | Θερμοκρασία: -40°C Δοκιμαστική ώρα: 168H Ρυθμός αλλαγής θερμοκρασίας: 1°C /min |
≤0.2dB |
| Υψηλή θερμοκρασία | Θερμοκρασία: 85°C Δοκιμαστική ώρα: 168H Ρυθμός αλλαγής θερμοκρασίας: 1°C /min |
≤0.2dB |
| Ζεστό και υγρό | Θερμοκρασία: 40°C Υγρασία: 90%~95% Χρόνος: 168H Ρυθμός αλλαγής θερμοκρασίας: 1°C /min |
≤0.2dB |
| Δόνηση | Κατεύθυνση δόνησης: X, Y, Z Χρόνος δόνησης: 2 ώρες/κατεύθυνση Πλάτος δόνησης: 0,75 mm Συχνότητα δόνησης: 10~ 55 Hz |
≤0.2dB |
| Πτώση | Ύψος: 1M Μήκος καλωδίου: 2.25M Αριθμός κρούσεων: 5 |
≤0.2dB |
| Κύκλος θερμοκρασίας | Θερμοκρασία: -40°C ~85°C Διάρκεια ακραίας θερμοκρασίας: 0.5H Ρυθμός αλλαγής θερμοκρασίας: 1°C /min Αριθμός κύκλων: 21 |
≤0.2dB |
| Επαναληψιμότητα | Εισαγωγή αναδίπλωσης: 10 | ≤0.2dB |
| Αντοχή εφελκυσμού μηχανισμού ασφάλισης | 68.6N/10 λεπτά | ≤0.2dB |
Σχέδιο:
