| Model No.: | FWDM | Fiber Type: | 250um Bare fiber or 900um loose tube 2.0/3.0mm |
|---|---|---|---|
| Operation Wavelength: | 1310nm 1490nm 1550nm | Channel Spacing: | 20nm |
| Case: | steel tube, small factor | Isolation Adjacent: | >30dB |
| Return Loss: | >45dB | Insertion loss: | pass<0.6dB, reflection<0.4dB |
| Επισημαίνω: | 250um WDM CWDM DWDM,3 θυρών WDM CWDM DWDM,Μίνι συσκευή FWDM |
||
Μίνι συσκευή FWDM 3 θυρών Φίλτρο 250um WDM CWDM DWDM
Μίνι συσκευή FWDM 3 θυρών Φίλτρο WDM για 1310 1490 1550

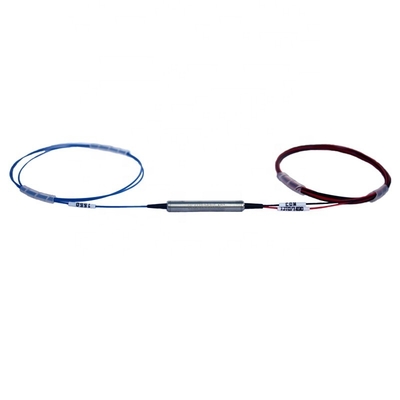

Η συσκευή CY COM Steel tube Mini size FWDM είναι ένα φίλτρο WDM 3 θυρών για 1310 1490 / 1550nm.
Οι συσκευές CY COM 1310/1490/1550 WDM που βασίζονται στην τεχνολογία φίλτρων λεπτής μεμβράνης έχουν σχεδιαστεί για να καλύπτουν τις συγκεκριμένες απαιτήσεις της αγοράς FTTP. Η ισχυρή επίστρωση και οι δυνατότητες συσκευασίας παθητικών συσκευών χαρακτηρίζουν αυτά τα Wads με εξαιρετική οπτική απόδοση, καλή αξιοπιστία και εξαιρετικά συμπαγές μέγεθος. Υπάρχουν δύο τυπικοί τύποι (Γενικός τύπος, Τύπος ευρείας ζώνης) για την κάλυψη διαφορετικών απαιτήσεων των πελατών. Και οποιοδήποτε άλλο προσαρμοσμένο σχέδιο είναι επίσης διαθέσιμο κατόπιν αιτήματος.

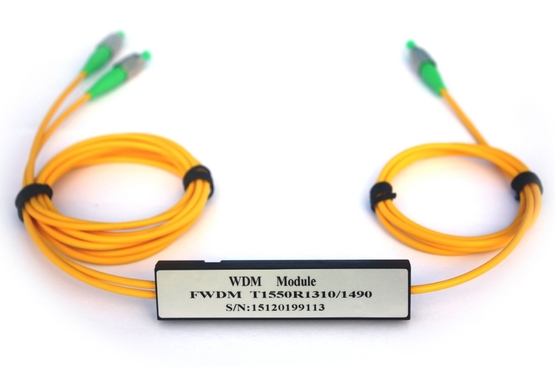

534=1550pass/1310&1490 reflect
345= 1310&1490pass/1550 reflect
435=1490pass/1310&1550 reflect
Χαρακτηριστικό:
| Μονάδες CWDM_Λύσεις μεγέθους θήκης | ||||
|
Ίνα Μία πλευρά |
2CH-8CH | 100x80x10 mm | 50x50x6.2 mm | 22x14x6.5 mm |
| 9CH-18CH | 140x100x15 mm | 50x50x6.2 mm | 28x23x6.5 mm | |
|
Ίνα Δύο πλευρές |
2CH-8CH | 45x25x6 mm | ||
| 9CH-18CH | 55x45x6 mm | |||
| Παράμετρος | Multiplexer | Demultiplexer |
| Λειτουργικό κεντρικό μήκος κύματος | 1270nm – 1610 nm | |
| Ακρίβεια κεντρικού μήκους κύματος | ± 0.5 nm | |
| Διάκενο καναλιού | 20 nm | |
| Ζώνη διέλευσης στα -0.5dB | Ελάχιστο 13 nm | |
| Απώλεια εισαγωγής (dB) | pass<0.6dB, reflection<0.4dB | |
| Ομοιομορφία καναλιού | Μέγιστο 1 dB | |
| Κυμάτωση καναλιού | Μέγιστο 0.3 dB | |
| Γειτονική απομόνωση | Δεν υπάρχει | Ελάχιστο 30 dB |
| Μη γειτονική απομόνωση | Δεν υπάρχει | Ελάχιστο 40 dB |
| Ευαισθησία θερμοκρασίας απώλειας εισαγωγής | Μέγιστο 0.003 dB/ºC | |
| Μετατόπιση θερμοκρασίας μήκους κύματος | Μέγιστο 0.002 nm/ ºC | |
| Απώλεια πόλωσης θερμοκρασίας | Μέγιστο 0.1 dB | |
| Διασπορά τρόπου πόλωσης | Μέγιστο 0.1 ps | |
| Κατευθυντικότητα | Ελάχιστο 50 dB | |
| Απώλεια επιστροφής | Ελάχιστο 45 dB | |
| Χειρισμός ισχύος | 500 mW | |
| Εύρος θερμοκρασίας λειτουργίας | -5 έως 76 ºC | |
| Εύρος θερμοκρασίας αποθήκευσης | -40 έως 85 ºC | |
