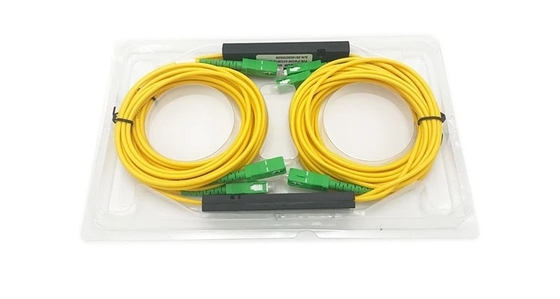

Παθητικό εξοπλισμό ABS Box Filter WDM 1550nm FWDM
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| High Light: | 1550nm WDM FWDM,WDM FWDM,Φίλτρο κουτιού ABS WDM |
||
Παθητικός Εξοπλισμός ABS Box Filter WDM 1550nm FWDM
Παθητικός εξοπλισμός ABS Box Filter WDM 1310/1490/1550nm FWDM
Περιγραφή
Filter-based Wavelength Division Multiplexer (FWDM) είναι ένα είδος WDM multiplexer βασισμένο στην τεχνολογία Thin Film Filter (TFF). Το FWDM συνδυάζει ή διαχωρίζει φως σε διαφορετικά μήκη κύματος σε ένα ευρύ φάσμα μηκών κύματος και χρησιμοποιείται εκτενώς σε EDFA, Raman amplifiers και οπτικά δίκτυα WDM. Η Powerlink παρέχει μια σειρά από multiplexers FWDM για κατασκευές FTTx. Η σειρά προϊόντων FWDM καλύπτει διαφορετικά παράθυρα μηκών κύματος που χρησιμοποιούνται συνήθως σε οπτικά ινώδη συστήματα. Όλα τα multiplexers FWDM προσφέρουν χαμηλή απώλεια εισαγωγής, χαμηλή εξάρτηση πόλωσης, υψηλή απομόνωση και εξαιρετική περιβαλλοντική σταθερότητα.
Εφαρμογές
Σύστημα CWDM
Δίκτυα PON
Σύνδεσμοι CATV
Χαρακτηριστικά & Πλεονεκτήματα:

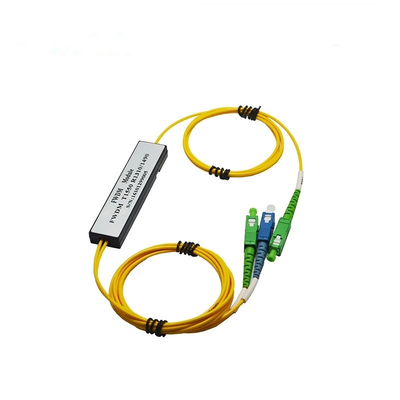

FWDM Optical Filter 3 Channel FC SC APC UPC FWDM 1310nm 1490nm 1550nm Optical Filter
Ευρύ φάσμα μηκών κύματος
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση καναλιού
Υψηλή σταθερότητα και αξιοπιστία
| Παράμετρος | Multiplexer | Demultiplexer |
| Λειτουργικό κεντρικό μήκος κύματος | 1270nm – 1610 nm | |
| Ακρίβεια κεντρικού μήκους κύματος | ± 0.5 nm | |
| Διάκενο καναλιού | 20 nm | |
| Passband at -0.5dB | Ελάχιστο 13 nm | |
| Απώλεια εισαγωγής (dB) | pass<0.6dB, reflection<0.4dB | |
| Ομοιομορφία καναλιού | Μέγιστο 1 dB | |
| Κυμάτωση καναλιού | Μέγιστο 0.3 dB | |
| Γειτονική απομόνωση | Δεν υπάρχει | Ελάχιστο 30 dB |
| Μη γειτονική απομόνωση | Δεν υπάρχει | Ελάχιστο 40 dB |
| Ευαισθησία θερμοκρασίας απώλειας εισαγωγής | Μέγιστο 0.003 dB/ºC | |
| Μετατόπιση θερμοκρασίας μήκους κύματος | Μέγιστο 0.002 nm/ ºC | |
| Απώλεια πόλωσης θερμοκρασίας | Μέγιστο 0.1 dB | |
| Διασπορά τρόπου πόλωσης | Μέγιστο 0.1 ps | |
| Κατευθυντικότητα | Ελάχιστο 50 dB | |
| Απώλεια επιστροφής | Ελάχιστο 45 dB | |
| Χειρισμός ισχύος | 500 mW | |
| Εύρος θερμοκρασίας λειτουργίας | -5 to 76 ºC | |
| Εύρος θερμοκρασίας αποθήκευσης | -40 to 85 ºC | |
-
