Χαμηλή Απώλεια Εισαγωγής Μονάδα CWDM DWDM 16 Καναλιών FC SC LC
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | Μονάδα CWDM DWDM,SC LC CWDM DWDM,FC CWDM DWDM |
||

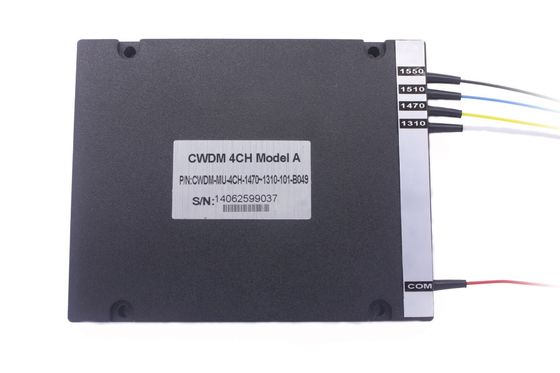

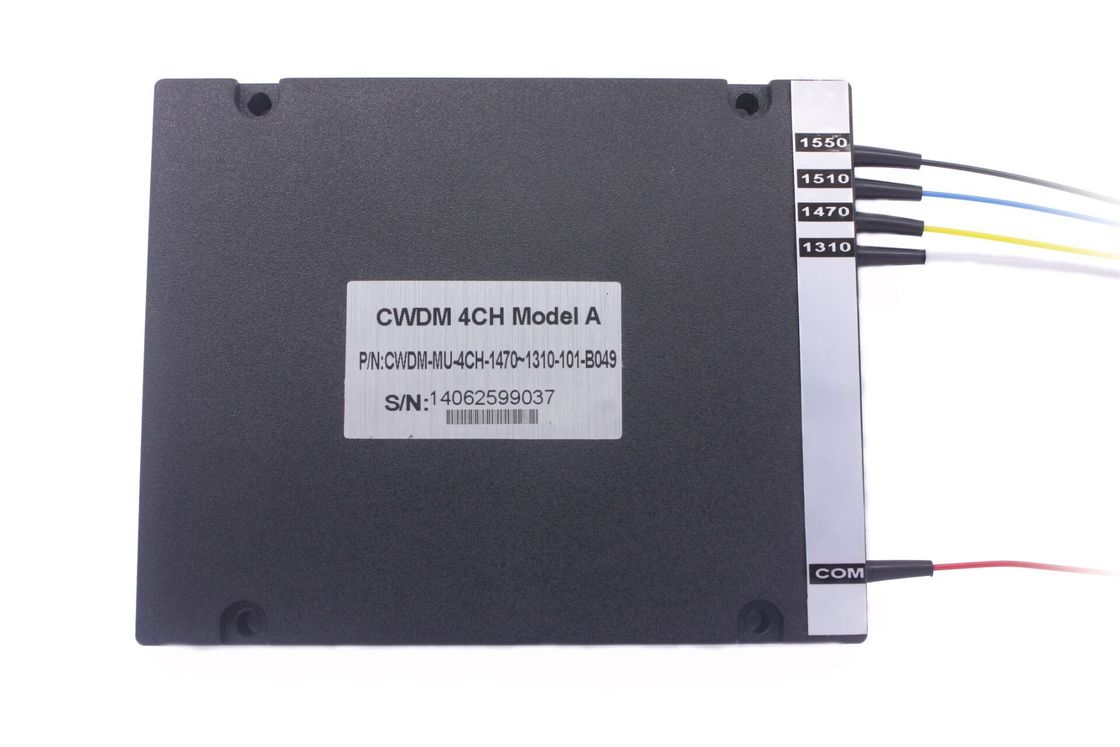

Χαμηλή Απώλεια Εισαγωγής 16 Channel FC SC LC CWDM DWDM Module

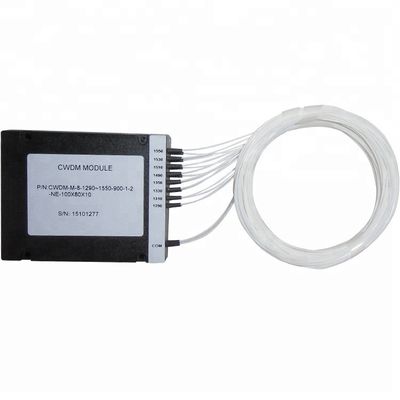

4,8,16,18-Channel CWDM Module οπτικών ινών explay communicator WDM
Περιγραφή
Ο Coarse Wavelength Division Multiplexer (CWDM) χρησιμοποιεί την τεχνολογία λεπτής επίστρωσης και τον ιδιόκτητο σχεδιασμό της συσκευασίας Micro Optics Bonding Non-flux Metal. Παρέχει χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση καναλιού, ευρεία ζώνη διέλευσης, χαμηλή ευαισθησία στη θερμοκρασία και οπτική διαδρομή χωρίς εποξειδική ρητίνη. Τα προϊόντα CWDM Mux Demux παρέχουν έως και 18-channel Multiplexing σε μία μόνο ίνα.
Λόγω της χαμηλής απώλειας εισαγωγής που απαιτείται στα δίκτυα WDM, μπορούμε επίσης να προσθέσουμε “Skip Component” σε μια μονάδα CWDM Mux/Demux για να μειώσουμε το IL ως επιλογή. Οι τυπικοί τύποι πακέτων CWDM Mux/Demux περιλαμβάνουν: πακέτο ABS box, πακέτο LGX και 19” 1U rackmount.
Εφαρμογές
Σύστημα CWDM
Δίκτυα PON
Σύνδεσμοι CATV
Χαρακτηριστικά & Πλεονεκτήματα:
Υψηλή Απομόνωση
Συμπαγής Σχεδιασμός
Χαμηλή απώλεια εισαγωγής, χαμηλό PDL
Υψηλή Αξιοπιστία και Σταθερότητα
Καλή ομοιομορφία καναλιού προς κανάλι
Προδιαγραφές:
| Παράμετρος | Τιμή | |||||
| Αριθμός Καναλιών | 2 | 4 | 8 | 16 | 18 | |
| Κεντρικό Μήκος Κύματος(nm) | ITU-T Grid | |||||
| Εύρος Ζώνης (@0.5dB Pass band)(nm) | ITU-T ±6.5 | |||||
| Ζώνη Διέλευσης Καναλιού(nm) | 20 | |||||
| I.L(dB) | Τυπ. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Ripple(dB) | ≤0.3 | |||||
| PDL(dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| Απομόνωση(dB) | Γειτονικό Κανάλι | ≥30 | ||||
| Μη γειτονικό Κανάλι | ≥45 | |||||
| Κατευθυντικότητα(dB) | ≥50 | |||||
| R.L(dB) | ≥45 | |||||
| Θερμοκρασία Λειτουργίας(℃) | -5~+75 | |||||
| Θερμοκρασία Αποθήκευσης(℃) | -40~85 | |||||
| Σημείωση: 1. Όλα τα παραπάνω δεδομένα δεν περιλαμβάνουν συνδέσμους 2. Για περισσότερες λεπτομέρειες, παρακαλούμε επικοινωνήστε με τις πωλήσεις μας |
||||||
-
