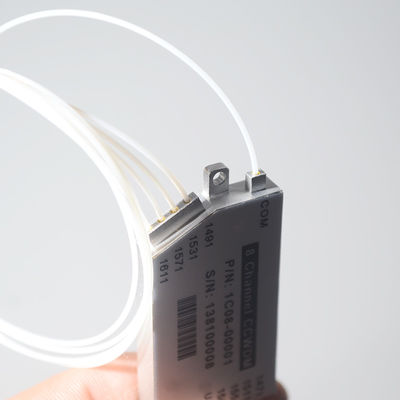

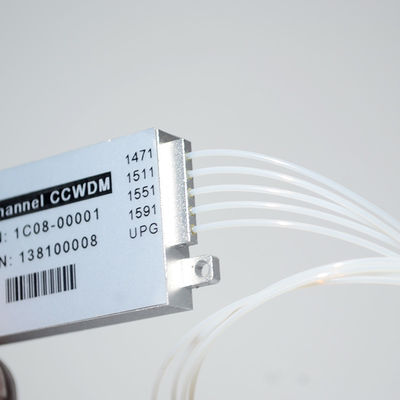

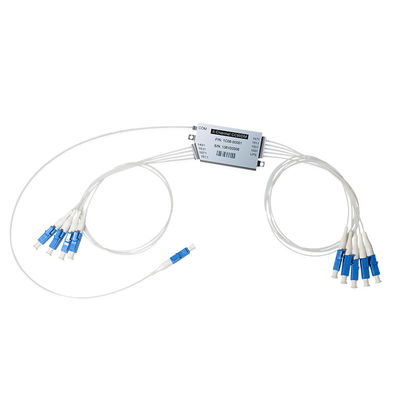

45 Db 4 CH Compact Mini CWDM για Οπτικό Δέκτη
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Μίνι CWDM,Συμπαγές CWDM,45 Db 4 CH CWDM |
||
45 Db 4 CH Compact Mini CWDM για οπτικό δέκτη

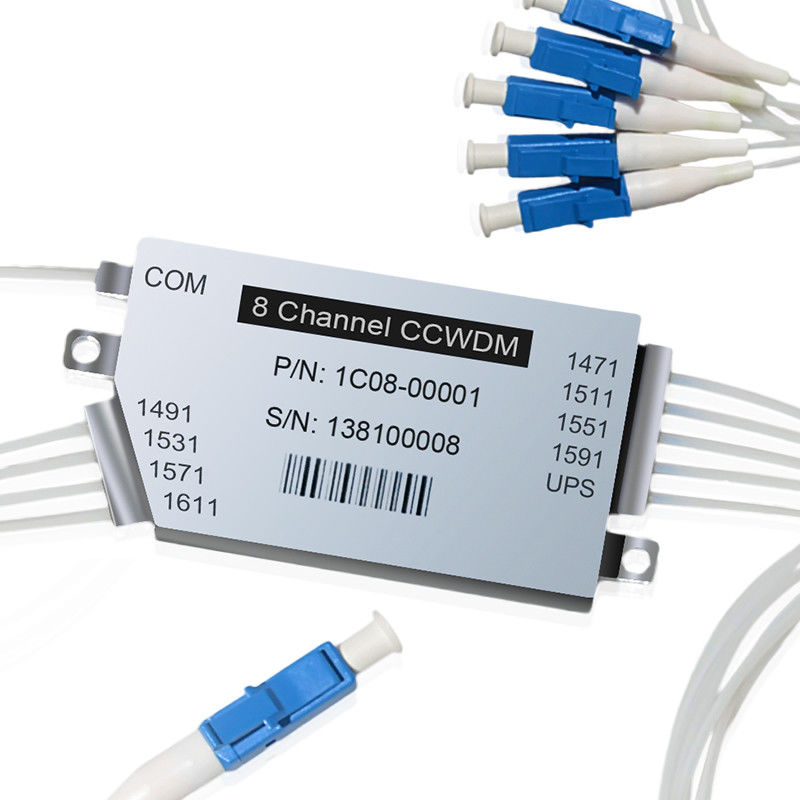

4/8 κανάλι CCWDM 4/8-CH Compact CWDM Mux/Demux Μοντέλο Mini CWDM για οπτικό δέκτη
Περιγραφή
ΚΥ COM'sσυμπαγούς μεγέθους πολλαπλέξερ διαίρεσης βαθύτατου μήκους κύματος ((Mini CWDM, Compact CWDM, CCWDM),είναι ολοκληρωμένες οπτικές ενότητες που χρησιμοποιούν την ιδιόκτητη πλατφόρμα οπτικής εξέδρας CY COM, η οποία μπορεί να βελτιώσει σημαντικά τις οπτικές επιδόσειςΣε σύγκριση με την κοινή τυποποιημένη μονάδα CWDM, το CY COM Mini CWDM έχει πολύ μικρότερο μέγεθος συσκευασίας.Πολλός χώρος μπορεί να εξοικονομηθεί στην εφαρμογή και εν τω μεταξύ η απόδοση και οι παραμέτροι είναι επίσης καλύτερα.
Όλες οι μονάδες CY COM CWDM είναι επιλεγμένες από την Telcordia.(Συναντήστε την TELCORDIA GR-1221-CORE) Η πολλαπλασιαστική διαίρεση εύρους κύματος (CWDM) είναι μια εξαιρετική επιλογή για την αύξηση της χωρητικότητας εύρους ζώνης, διατηρώντας ταυτόχρονα χαμηλά τα κόστηΗ οικογένεια μονάδων ABS 6com splice/pigtailed, βασισμένη στην τυποποιημένη τεχνολογία Thin Film Filter (TFF) με ιδιόκτητη συσκευασία,προσφέρει τις μικρότερες διαστάσεις των εξαρτημάτων σε συνδυασμό με εξαιρετικές επιδόσεις και αξιοπιστία.
Χαρακτηριστικά
1) Μικρή απώλεια εισαγωγής
2) Εξαιρετική απομόνωση των καναλιών
3) Υψηλή σταθερότητα και αξιοπιστία
4) Χαμηλό κόστος
5) Μικρό μέγεθος
Εφαρμογές
Διάμετρος CWDMCWDM
Σύνδεσμοι οπτικών ινών CATV
Πρόσβαση σε δίκτυα LAN
Επικοινωνίες μικρής απόστασης
Ειδικότητα:
|
Παράμετροι
|
Μονάδα
|
Προδιαγραφές
|
||||
|
1
|
Περιοχή λειτουργικού μήκους κύματος
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Διαχωρισμός καναλιών
|
---
|
20nm
|
100GHz
|
||
|
3
|
Διάταξη διασταύρωσης καναλιών (@-0,5dB εύρος ζώνης)
|
nm
|
ΔΕΥ ± 6.5
|
ΤΟ ± 0.125
|
||
|
4
|
Ποσότητα καναλιού
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Πέρασε το Ρίπλ.
|
dB
|
< 0.35
|
< 0.4
|
||
|
6
|
Μέγιστη απώλεια εισαγωγής καναλιού
|
dB
|
≤ 1.8
|
≤3.0
|
≤ 2.0
|
≤3.2
|
|
7
|
Ελάχιστη απομόνωση των παρακείμενων καναλιών
|
dB
|
> 30
|
> 25
|
||
|
8
|
Ελάχιστη απομόνωση μη παρακείμενων καναλιών
|
dB
|
> 45
|
> 35
|
||
|
9
|
Ελάχιστη απομόνωση του καναλιού Express
|
|
>13
|
>12
|
||
|
10
|
Ελάχιστο
|
dB
|
≥ 45
|
|||
|
11
|
Μαξ. PDL
|
dB
|
< 0.1
|
< 0.1
|
< 0.20
|
< 0.30
|
|
12
|
Αίσθηση θερμοκρασίας απώλειας εισαγωγής
|
dB/°C
|
< 0.005
|
|||
|
13
|
Μετατόπιση θερμοκρασίας μήκους κύματος
|
nm/°C
|
< 0.002
|
|||
|
14
|
Μέγιστο.
|
mW
|
300
|
|||
|
15
|
Οδηγία
|
dB
|
≥ 50
|
|||
|
16
|
Περιοχή θερμοκρασίας λειτουργίας
|
°C
|
-40 έως +80
|
|||
|
17
|
Πεδίο θερμοκρασίας αποθήκευσης
|
°C
|
-40 έως +85
|
|||
|
18
|
Ζακέτο από ίνες και μήκος ίνων
|
μm
|
Προσαρμόστε
|
|||
|
19
|
Μέγεθος συσκευασίας 1
|
χμ
|
100 * 80 * 10 ή Προσαρμόστε
|
|||
|
20
|
Διάμετροι συσκευασίας 2
|
χμ
|
Συμφωνητικό με LGX
|
|||
|
21
|
Μέγεθος συσκευασίας 3
|
χμ
|
19 ∆ 1U Εγκαταστάθηκε σε ράφι
|
|||
|
22
|
Τύπος συνδέσμου
|
- Δεν ξέρω.
|
SC/LC/FC ή Προσαρμόστε
|
|||
|
23
|
Τύπος ινών και χρώμα σακάτου
|
|
G.652D / G.657 A1 (ή Προσαρμόστε)
|
|||
-
