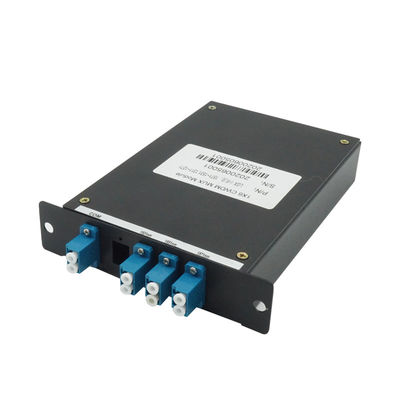

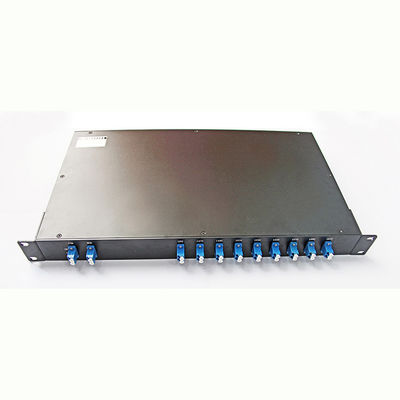

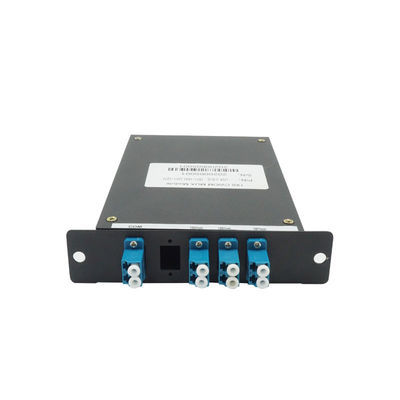

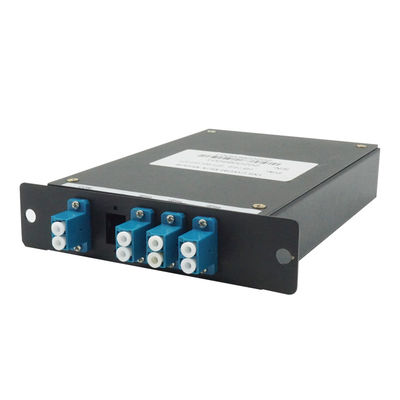

Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM Module
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,Μονάδα Multiplexer Mux CWDM |
||
Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM Module
1X6 CWDM multiplexer mux demux CWDM module fiber optic telecom equipment
Περιγραφή
1. Ο multiplexer διαίρεσης τραχύυ μήκους κύματος (CWDM Mux/Demux) χρησιμοποιεί τεχνολογία επίστρωσης λεπτής μεμβράνης και ιδιόκτητο σχεδιασμό συσκευασίας μικροοπτικής χωρίς συγκόλληση μετάλλων.
2. Παρέχει χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση καναλιού, ευρεία ζώνη διέλευσης, χαμηλή ευαισθησία στη θερμοκρασία και οπτική διαδρομή χωρίς εποξειδικά
Χαρακτηριστικά
1. Η οπτική μονάδα CWDM υιοθετεί την τεχνολογία CWDM, η οποία μπορεί να συνδυάσει οπτικά σήματα διαφορετικών
μηκών κύματος μέσω ενός εξωτερικού WDM, επειδή μεταδίδει μέσω μιας μόνο οπτικής ίνας, εξοικονομώντας έτσι πόρους οπτικών ινών.
2. Ταυτόχρονα, ο δέκτης πρέπει να χρησιμοποιήσει WDM για να αποσυνθέσει το σύνθετο οπτικό σήμα.
3. Επιπλέον, οι οπτικές μονάδες CWDM μπορούν να συνδεθούν σε θύρες SFP διακοπτών ή δρομολογητών.
Εφαρμογές
Οι οπτικές μονάδες CWDM χρησιμοποιούνται ευρέως σε πανεπιστημιουπόλεις, κέντρα δεδομένων, FTTH, καναλιών ινών 1G και 2G, gigabit Ethernet στο MAN, σύστημα ασφαλείας και
προστασίας και σε άλλους τομείς.
Προδιαγραφές:
|
Παράμετρος
|
4 Κανάλια
|
8 Κανάλια
|
16 Κανάλια
|
18 Κανάλια
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
Μήκος κύματος καναλιού (nm)
|
1270~1610/1271~1611
|
||||||||
|
Ακρίβεια κεντρικού μήκους κύματος (nm)
|
±0.5
|
||||||||
|
Απόσταση καναλιού (nm)
|
20
|
||||||||
|
Ζώνη διέλευσης καναλιού (@-0.5dB εύρος ζώνης (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
Απώλεια εισαγωγής (dB)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
Ομοιομορφία καναλιού (dB)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
Κυμάτωση καναλιού (dB)
|
0.3
|
||||||||
|
Απομόνωση (dB)
|
Δίπλα
|
>30
|
|||||||
|
Μη γειτονικά
|
>40
|
||||||||
|
Απώλεια εισαγωγής (dB)
|
Εκφράστε με φίλτρο
|
>30
|
|||||||
|
Εκφράστε χωρίς φίλτρο
|
>12
|
||||||||
|
Ευαισθησία θερμοκρασίας απώλειας εισαγωγής (dB/℃)
|
<0.005
|
||||||||
|
Μετατόπιση θερμοκρασίας μήκους κύματος (nm/℃)
|
<0.002
|
||||||||
|
Εξάρτηση πόλωσης από απώλεια (dB)
|
<0.1
|
||||||||
|
Διασπορά τρόπου πόλωσης (ps)
|
<0.1
|
||||||||
|
Κατευθυντικότητα (dB)
|
＞50
|
||||||||
|
Απώλεια επιστροφής (dB)
|
＞45
|
||||||||
|
Μέγιστη διαχείριση ισχύος (mW)
|
300
|
||||||||
|
Θερμοκρασία λειτουργίας (℃)
|
-40~+85
|
||||||||
|
Θερμοκρασία αποθήκευσης (℃)
|
-40~+85
|
||||||||
|
Διάσταση πακέτου (mm)(LGX box)
|
L155.5xW102(129)xH29
|
||||||||
-
