Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
---|---|---|---|
Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 / 144 | Jacket Color: | Yelllow/Orange/Aqua/Customized |
Cable diameter: | 17.5.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
Πιστοποίηση: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
Επισημαίνω: | Οπτικά Καλώδια Οπτικών Ινών G652D,Καλώδια Διπλής Θωράκισης G652D,Οπτικά Καλώδια SM G652D |

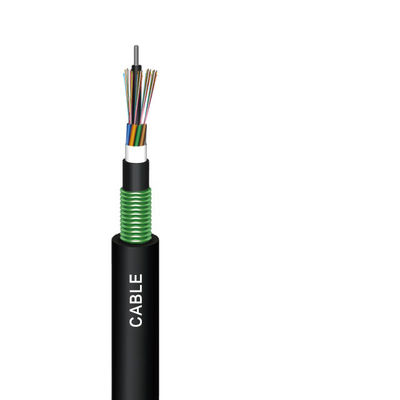

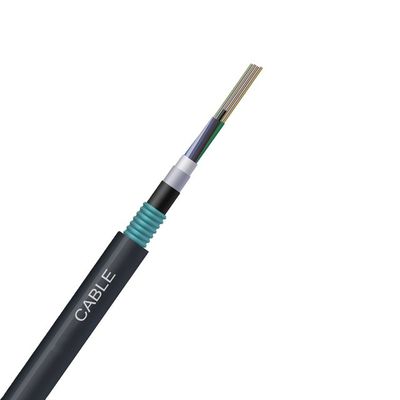

Διπλά θωρακισμένα θωρακισμένα καλώδια οπτικών ινών SM G652D

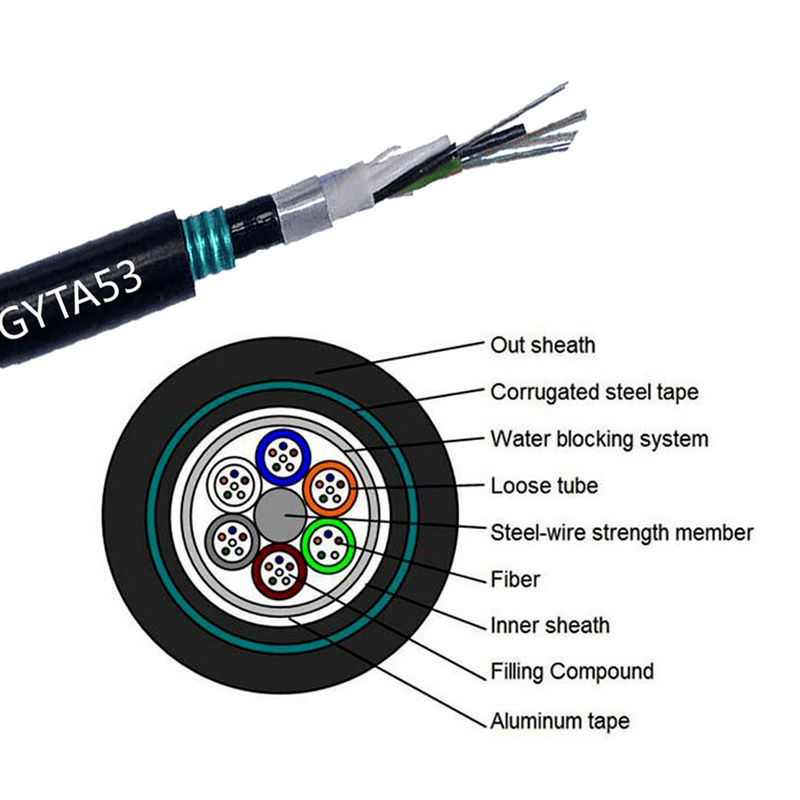

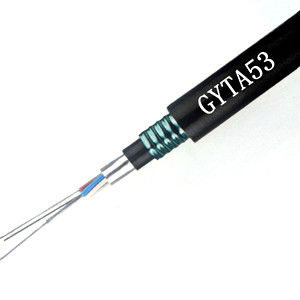

GYTA53 Διπλό θωρακισμένο και διπλό θήκη υπαίθριου καλωδίου οπτικών ινών
ΣΥΝΔΕΣΗ:
Το Underground Direct Buried Fiber Optic Cable GYTA53 έχει σχεδιαστεί για να παρέχει υψηλές μετρήσεις ινών με την ευελιξία και την ευελιξία που απαιτούνται για τις πιο απαιτητικές εγκαταστάσεις του σήμερα, συμπεριλαμβανομένων των άμεσων θαμμένων. Με μετράει τις ίνες μέχρι τα σχέδια 288 και SZ Strand.
Χαρακτηριστικά:
Εφαρμογή:
Αυτές οι κυματοειδείς χάλυβα και η ταινία αλουμινίου θωρακισμένες και καλώδια διπλής θήκης είναι κατάλληλα για εγκατάσταση σε σκληρά περιβάλλοντα
όπου πρέπει να αναμένεται ο μηχανικός αντίκτυπος στο καλώδιο.eg σε άμεση θαμμένη εφαρμογή. Είναι επίσης κατάλληλα για εγκατάσταση
σε αγωγούς όπου αναμένεται η αντίσταση των τρωκτικών ή αναμένεται η αντίσταση στην υγρασία.

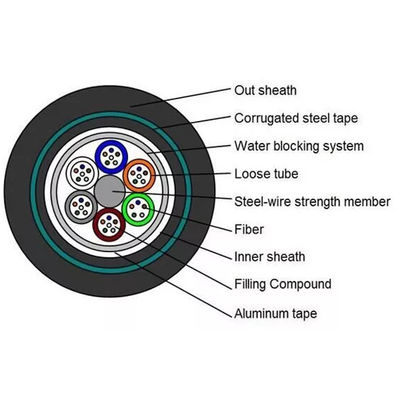

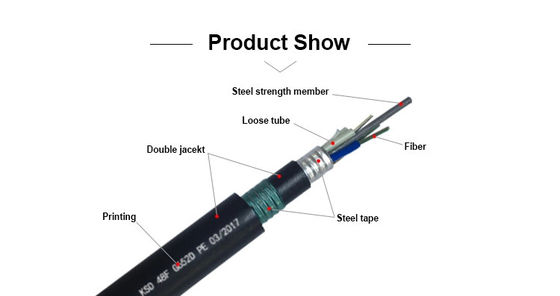

Απόδοση καλωδίων:
Είδος | Παραμέτρους | |
Χαλαρό σωλήνα | Υλικό | PBT |
Χρώμα | Όλα τα χρώματα εμφανίζονται | |
Πλήρωση | Υλικό | ΡΕ |
Χρώμα | Μαύρος | |
CSM | Υλικό | Χάλυβα φωσφορικού χάλυβα |
Εσωτερικός θωρακισμένος | Υλικό | Πλαστική επικάλυψη αλουμινίου |
Εσωτερικό σακάκι | Υλικό | MDPE |
Χρώμα | Μαύρος | |
Εξωτερικός θωρακισμένος | Υλικό | Χάλυβα πλαστικής επικαλυμμένης |
Εξωτερικό σακάκι | Υλικό | MDPE |
Χρώμα | Μαύρος | |
Min. ακτίνα κάμψης | Στατικός | 12.5 φορές διάμετρο καλωδίου |
Δυναμικός | 25 φορές διάμετρο καλωδίου | |
Επαναλαμβανόμενη κάμψη | Φορτίο:250n; αριθμόςκύκλος: 30 Χωρίς προφανή προσθήκηαπόσβεση, δεν υπάρχει διάλειμμα ινών και καμία ζημιά καλωδίων. | |
Εφελκυστική απόδοση | Βραχυπρόθεσμος | 3000N |
Συντριβή | Βραχυπρόθεσμος | 3000N/100mm |
Συστροφή | Φορτίο:250n; Αριθμός κύκλων: 10; γωνία στρίψιμο:±180°Χωρίς προφανή προσθήκηαπόσβεση, δεν υπάρχει διάλειμμα ινών και καμία ζημιά καλωδίων. |
Διαστάσεις κατασκευών καλωδίων:
Αρίθμηση ινών |
Δομή | Ίνες ανά σωλήνα |
Διάμετρος χαλαρού σωλήνα (mm· |
Πάχος Εσωτερικό σακάκι (mm· |
Πάχος εξωτερικό σακάκι (mm· |
Καλώδιο διάμετρος (mm· |
Καλώδιο βάρος (kg/km· |
12 | 1+6 | 6 | 1,7 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 12.8± 0.5 | 164 |
24 | 1+6 | 6 | 1,7 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 12.8± 0.5 | 165 |
48 | 1+6 | 12 | 2,0 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 13.8± 0.5 | 190 |
96 | 1+8 | 12 | 2,0 ± 0,1 | 0,9 ± 0,1 | 1.8± 0,1 | 15.4± 0.5 | 234 |
Λεπτομέρειες συσκευασίας:
Τύπος καλωδίου | Τύμπανο | ||||
Υψος (mm) |
Πλάτος (mm) |
Εσωτερική διάμετρο (mm) |
Μήκος (km· |
Τύπος τυμπάνου | |
GYTA53-12 | 950 | 760 | 400 | 2 | Ξύλιμο τύμπανο |
GYTA53-24 | 950 | 760 | 400 | 2 | Ξύλιμο τύμπανο |
GYTA53-48 | 1100 | 760 | 500 | 2 | Ξύλιμο τύμπανο |
GYTA53-96 | 1200 | 760 | 500 | 2 | Ξύλιμο τύμπανο |
