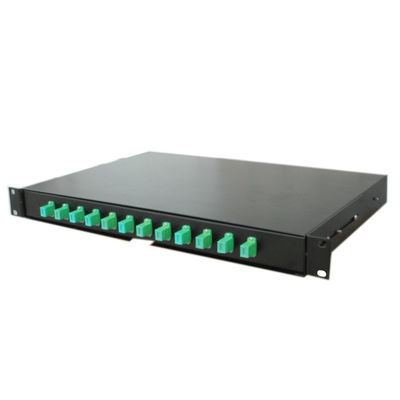

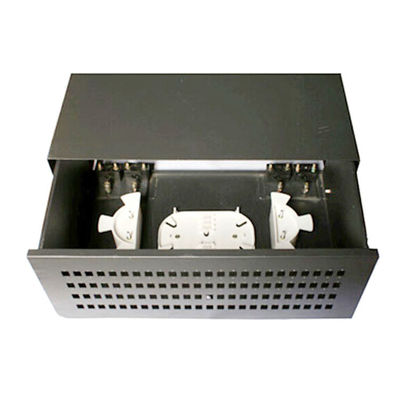

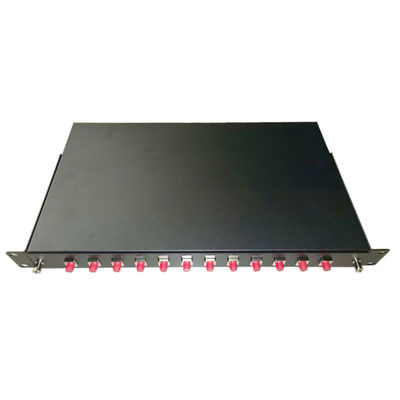

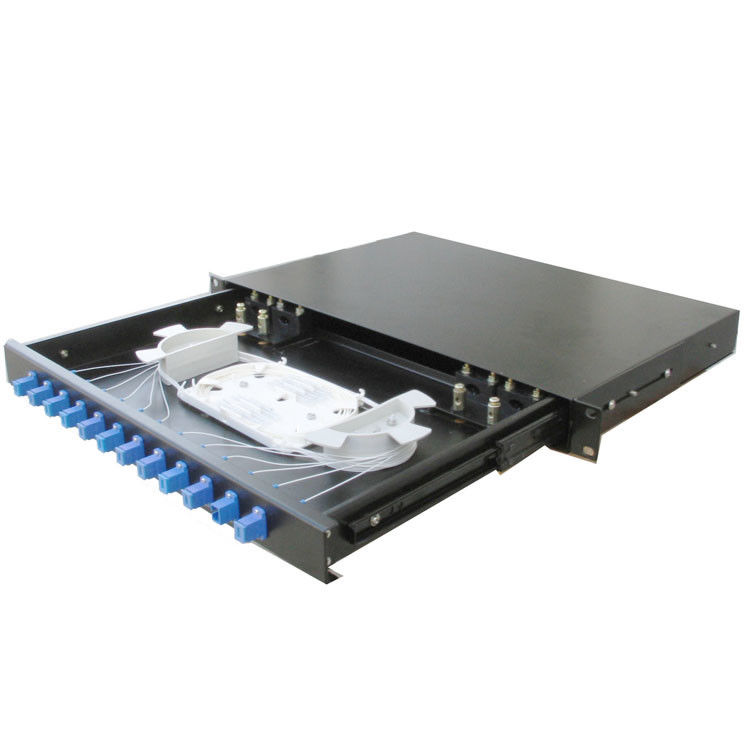

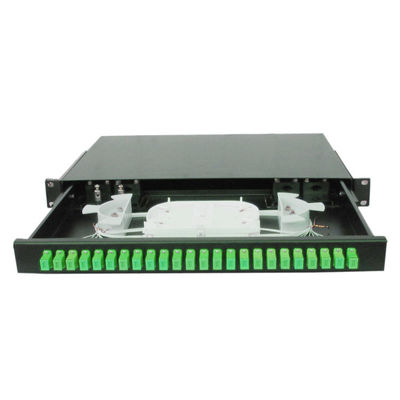

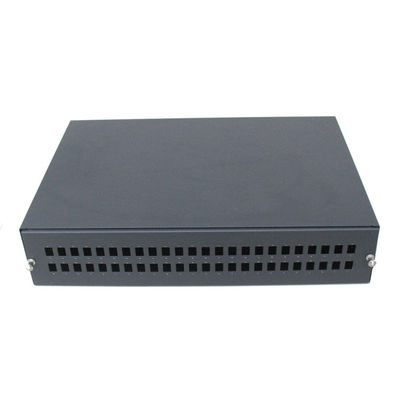

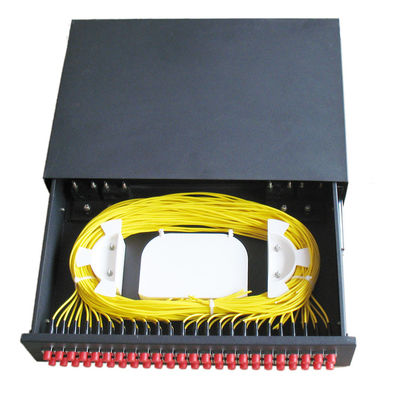

12-192core Συρταρωτό ράφι τύπου 19'' τυπικής δομής Rack-mount Patch Panel με προσαρμογέα FC SC LC ST
Εφαρμογή:
Το προϊόν μπορεί να χρησιμοποιηθεί στον τερματικό των οπτικών καλωδίων, διαφορετικών τύπων και δομών, το
διάμετρος των οποίων είναι εντός 18mm() δίσκου.
Δομικά χαρακτηριστικά:
- Όλοι οι δείκτες ιδιοτήτων είναι σύμφωνα με το Εθνικό Πρότυπο YD/T925—1997.
- Το σώμα χρησιμοποιεί φύλλο χάλυβα ψυχρής έλασης. Ισχυρή συγκολλητική δύναμη, καλλιτεχνικό και ανθεκτικό.
- Διακριτικός σχεδιασμός εισόδου καλωδίου 1-2 και εξόδου ινών 1-24 πυρήνων εξασφαλίζει ευελιξία.
- Οι είσοδοι καλωδίων είναι σφραγισμένες με ανθεκτικό στο λάδι NBR για να αυξήσουν την ευελιξία. Οι χρήστες μπορούν να επιλέξουν να τρυπήσουν το
- είσοδο και έξοδο.
- Ο επικαλυπτόμενος δίσκος τήξης ινών και η ξεχωριστή μονάδα μόνωσης γείωσης κάνουν τη διάταξη των πυρήνων,
- επεκτείνοντας την χωρητικότητα και το καλώδιο-γείωση ευέλικτο, βολικό και ασφαλές.
Κύριες τεχνικές προδιαγραφές:
Εξωτερικό μέγεθος: (μήκος×πλάτος×ύψος) 430x250x1U
Βάρος: 3.5kg
ακτίνα περιέλιξης οπτικών ινών: ≥40mm
επιπλέον απώλεια δίσκου ινών: καμία
μήκος ινών που απομένει στον δίσκο: ≥1.6m
χωρητικότητα ινών: 48 πυρήνες
θερμοκρασία λειτουργίας: - 400C ~ + 600C
αντοχή σε πλευρική πίεση: 500N
αντοχή σε κρούση: 750N
IV, Λειτουργίες
Ξεφλουδίστε το καλώδιο, αφαιρέστε το εξωτερικό και εσωτερικό περίβλημα, καθώς και τον χαλαρό σωλήνα σύμβασης και ξεπλύνετε το
γέμισμα γράσου, αφήνοντας 1.1～1.6m ίνα και 20～40mm χαλύβδινο πυρήνα.
Στερεώστε την κάρτα πίεσης καλωδίου και το καλώδιο, καθώς και τον χαλύβδινο πυρήνα ενίσχυσης καλωδίου.
Οδηγήστε την ίνα στον δίσκο τήξης και σύνδεσης, στερεώστε τον σωλήνα θερμικής συστολής και τον σωλήνα τήξης σε ένα από τα
συνδετική ίνα. Μετά την τήξη και τη σύνδεση της ίνας, μετακινήστε τον σωλήνα θερμικής συστολής και τον σωλήνα τήξης και
στερεώστε το ανοξείδωτο (ή χαλαζία) ράβδο ενίσχυσης πυρήνα, βεβαιωθείτε ότι το σημείο σύνδεσης είναι στη μέση του
σωλήνα περιβλήματος. Θερμάνετε τον σωλήνα για να τους κάνετε ένα. Τοποθετήστε την προστατευμένη άρθρωση στον δίσκο τοποθέτησης ινών.
tray.(ένας δίσκος μπορεί να τοποθετήσει 12 πυρήνες)
Τοποθετήστε την αριστερή ίνα στον δίσκο τήξης και σύνδεσης ομοιόμορφα και στερεώστε την περιέλιξη ίνας με νάιλον δεσμούς. Χρησιμοποιήστε
τους δίσκους από κάτω προς τα πάνω. Αφού συνδεθούν όλες οι ίνες, καλύψτε το επάνω στρώμα και στερεώστε το.
Τοποθετήστε το και χρησιμοποιήστε το καλώδιο γείωσης σύμφωνα με το σχέδιο του έργου.

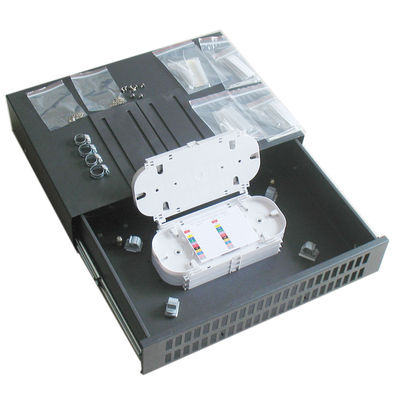

Λίστα συσκευασίας
κύριο σώμα τερματικού περιβλήματος: 1 τεμάχιο πανί λείανσης: 1 τεμάχιο
σήμα τήξης και σύνδεσης: 1 τεμάχιο
θερμοσυστελλόμενο μανίκι: 2～24 τεμάχια
δεσμός: 4～24 τεμάχια
Προδιαγραφή:
| Τύπος |
GPZ/JJ-CLA |
| Διάσταση (mm) |
430*250*1U/2U/3U/4U |
| Κατάλληλος προσαρμογέας |
FC/LC/SC/ST,APC/UPC/PC |
| Χωρητικότητα ινών (πυρήνες) |
12,24,48,,96 (η πλάκα του πίνακα μπορεί να αλλάξει) |
| Υλικό |
Φύλλο χάλυβα ψυχρής έλασης |
Πληροφορίες παραγγελίας:
| Τύπος |
Διάσταση (mm) |
Μέγιστη χωρητικότητα (πυρήνες) |
Σημείωση |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Φύλλο χάλυβα ψυχρής έλασης, με ηλεκτροστατικό ψεκασμό, κατάλληλο για προσαρμογείς FC, SC, ST, LC. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Πληροφορίες συσκευασίας:
| Τύπος |
Μέγεθος εσωτερικού χαρτοκιβωτίου
(mm)
|
Βάρος
(kg)
|
Μέγεθος συσκευασίας
(mm)
|
Βάρος
(kg)
|
Αρ./ χαρτοκιβώτιο |
| GPZ/JJ-CLASC12 |
465*330*75 |
5.5 kg |
485*420*350 |
29.0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2kg |
500*355*550 |
26.3kg |
4 |
