48 πυρήνας οπτικής θύρας FC ST ROSH

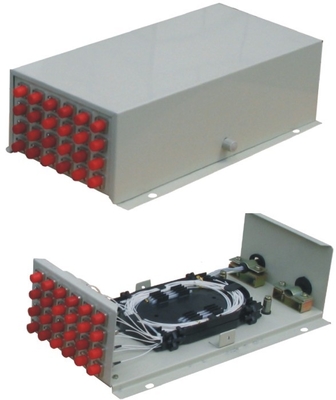

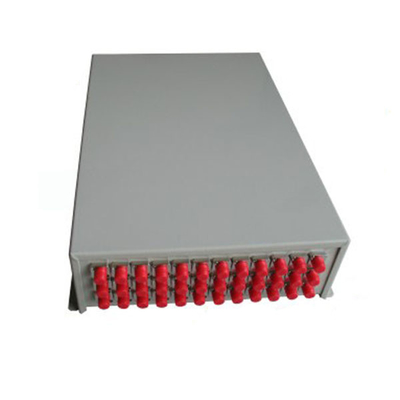

Οπτικό κουτί διακλάδωσης FC ST ROSH 48 πυρήνων, επιτοίχιας τοποθέτησης

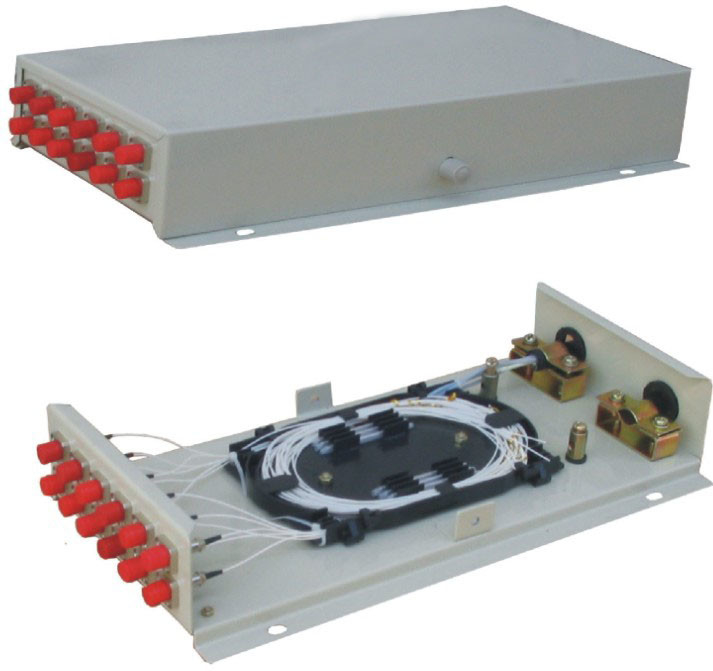

Επιτοίχιο Patch Panel Fiber Optic terminal box GPZ-48A,12 πυρήνες, 24 πυρήνες, 48 πυρήνες

Εφαρμογή:

Το προϊόν μπορεί να χρησιμοποιηθεί στον τερματισμό των οπτικών καλωδίων, διαφορετικών τύπων και δομών, η διάμετρος των οποίων είναι εντός 18mm.

Δομικά χαρακτηριστικά:

1. Όλοι οι δείκτες ιδιοτήτων είναι σύμφωνα με το Εθνικό Πρότυπο YD/T814-1996.

2. Το σώμα χρησιμοποιεί φύλλο χάλυβα ψυχρής έλασης και η επιφάνεια χρησιμοποιεί την τεχνική του πλαστικού θαμπού φυσητήρα. Ισχυρή συγκολλητική δύναμη, καλλιτεχνική και ανθεκτική.

3. Διακριτικός σχεδιασμός 1～2 εισόδων καλωδίων και εξόδου ινών 1～48 πυρήνων εξασφαλίζει ευελιξία.

4. Η είσοδος καλωδίου και η έξοδος ινών σφραγίζονται με ανθεκτικό στο λάδι NBR για να αυξήσουν την ευελιξία. Οι χρήστες μπορούν να επιλέξουν να τρυπήσουν την είσοδο και την έξοδο.

5. Ο επικαλυπτόμενος δίσκος τήξης ινών και η ξεχωριστή μονάδα μόνωσης γείωσης κάνουν τη διάταξη των πυρήνων, επεκτείνοντας την χωρητικότητα και την γείωση καλωδίων ευέλικτη, βολική και ασφαλή.

Κύριες τεχνικές προδιαγραφές

1. Εξωτερικό μέγεθος: (μήκος×πλάτος×ύψος) 330×183×70/100

2. Βάρος: 1.7/2kg

3. Ακτίνα περιέλιξης οπτικών ινών: ≥40mm

4. Επιπλέον απώλεια δίσκου ινών: καμία

5. Μήκος ινών που απομένει στον δίσκο: ≥1.6m

6. Χωρητικότητα ινών: 48 πυρήνες

7. Θερμοκρασία λειτουργίας: - 400C ~ + 600C

8. Αντοχή σε πλευρική πίεση: 500N

9. Αντοχή σε κρούση: 750N

Λειτουργίες

1. Ξεφλουδίστε το καλώδιο, αφαιρέστε το εξωτερικό και εσωτερικό περίβλημα, καθώς και τον χαλαρό σωλήνα σύσφιξης και ξεπλύνετε το γράσο πλήρωσης, αφήνοντας 1.1～1.6m ίνας και 20～40mm χαλύβδινο πυρήνα.

2. Στερεώστε την κάρτα πίεσης καλωδίου και το καλώδιο, καθώς και τον χαλύβδινο πυρήνα ενίσχυσης καλωδίου.

3. Οδηγήστε την ίνα στον δίσκο τήξης και σύνδεσης, στερεώστε τον σωλήνα συστολής θερμότητας και τον σωλήνα τήξης σε μία από τις συνδετικές ίνες. Μετά την τήξη και τη σύνδεση της ίνας, μετακινήστε τον σωλήνα συστολής θερμότητας και τον σωλήνα τήξης και στερεώστε το ανοξείδωτο (ή χαλαζία) ράβδο ενίσχυσης πυρήνα, βεβαιωθείτε ότι το σημείο σύνδεσης είναι στη μέση του σωλήνα περιβλήματος. Θερμάνετε τον σωλήνα για να τους κάνετε ένα. Τοποθετήστε την προστατευμένη ένωση στον δίσκο τοποθέτησης ινών. (ένας δίσκος μπορεί να τοποθετήσει 12 πυρήνες)

4. Τοποθετήστε την αριστερή ίνα στον δίσκο τήξης και σύνδεσης ομοιόμορφα και στερεώστε την περιέλιξη ίνας με νάιλον δεσμούς. Χρησιμοποιήστε τους δίσκους από κάτω προς τα πάνω. Αφού συνδεθούν όλες οι ίνες, καλύψτε το επάνω στρώμα και στερεώστε το.

5. Τοποθετήστε το και χρησιμοποιήστε το καλώδιο γείωσης σύμφωνα με το σχέδιο του έργου.

6. Κλείστε το κάλυμμα. Μπορεί να εγκατασταθεί στον τοίχο ή σε οριζόντια γραμμή.
