Πυρηνικό κάλυμμα οπτικών ινών που τοποθετείται στον τοίχο IP65
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| High Light: | Αεροπορικό περίβλημα οπτικών ινών,Πυρηνικά οπτικά περιβλήματα με διαχωριστή PLC,Εγκαταστάσεις οπτικών ινών MPP |
||
PLC Splitter IP65 Επιτοίχια Εναέρια Οπτικών Ινών

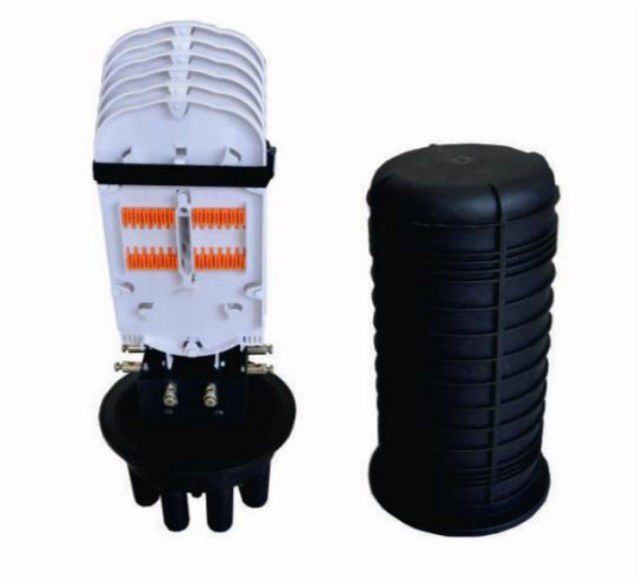

GJS-M7/RS Κλείσιμο Θόλου Οπτικών Ινών με PLC Splitter
ΠΕΡΙΓΡΑΦΗ
Εφαρμογή
Ένας τύπος σειράς κλεισίματος θόλου, που χρησιμοποιείται για άμεση σύνδεση κατά τη διάρκεια της διαδικασίας μετάδοσης οπτικών ινών και παρέχει προστασία σύνδεσης, με 6 μικρές στρογγυλές οπές καλωδίων και 1 μεγάλη οπή καλωδίου. θερμική σφράγιση με θερμοσυστελλόμενο περίβλημα. μπορεί να χρησιμοποιηθεί για εναέριες, στύλους, τοίχους και υπόγειες εγκαταστάσεις. Με καλή απόδοση στεγανοποίησης, η απλή εγκατάσταση και το ευρύ φάσμα εφαρμογών είναι η καλύτερη επιλογή για τη σύνδεση οπτικών ινών.
Προϊόν Χαρακτηριστικά
Όλοι οι λειτουργικοί δείκτες είναι σύμφωνα με το εθνικό πρότυπο YD 814.1-2004 για το κουτί διανομής.

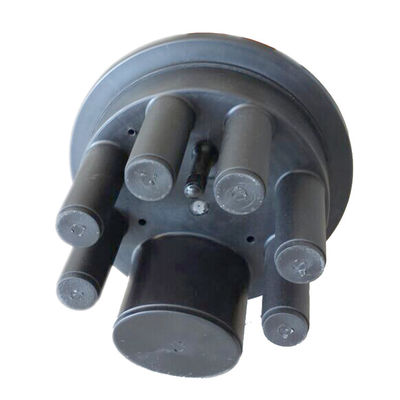

Τέσσερις θύρες καλωδίων εισόδου και εξόδου. υπάρχουν 1 μεγάλη και 6 μικρές κυκλικές οπές, οι οποίες μπορούν να εισέλθουν και να εξέλθουν από τα οπτικά καλώδια Φ7~Φ22.

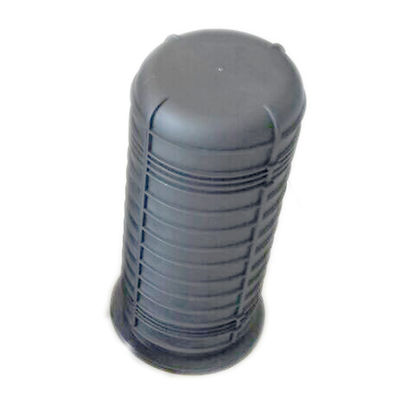

Το εξωτερικό σώμα του κουτιού είναι κατασκευασμένο από πλαστικά μηχανικής υψηλής αντοχής, Έχει χαρακτηριστικά όπως μικρότερο βάρος, υψηλή μηχανική αντοχή, αντιγήρανση, ισχυρή αντοχή στη διάβρωση, αντικεραυνική προστασία και μεγάλη διάρκεια ζωής.
Η δομή των δίσκων σύνδεσης και η ανεξάρτητη συσκευή γείωσης μόνωσης καθιστούν την διαμόρφωση του πυρήνα οπτικών ινών, την επέκταση και τη γείωση του καλωδίου ευέλικτη, βολική και ασφαλή.

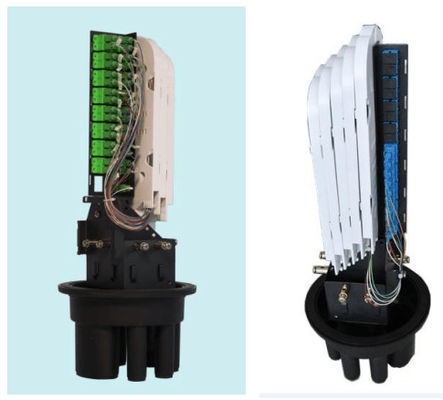

Ο δίσκος σύνδεσης είναι εξοπλισμένος με υποδοχές σύνδεσης και μια βάση διαχωριστή PLC, η οποία μπορεί να διαμορφωθεί ανά πάσα στιγμή σύμφωνα με τις ανάγκες της άμεσης γραμμής ή της γραμμής διακλάδωσης.
Τεχνικά Δείκτης
Ακτίνα καμπυλότητας ινών: ≥40mm
Πρόσθετη απώλεια οπτικού δίσκου: ≤ 0,01dB
Εύρος θερμοκρασίας: - 40°C ~ + 65°C
Αντίσταση πλευρικής πίεσης: ≥2000N / 10 cm
Αντοχή σε κρούση: ≥20N.m
Επίπεδο προστασίας: IP65
ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ
| Τύπος | GJS-M7/RS |
| Μέγεθος (mm) | ￠230 * 320/440 |
| Διάμετρος καλωδίου (mm) | ￠7～￠22 |
| Είσοδος καλωδίου | 4 μέσα και 4 έξω |
| Χωρητικότητα δίσκου σύνδεσης | 24 (μονόκλωνο) |
| Μέγιστη ποσότητα δίσκου σύνδεσης | 6 |
| Μέγιστη χωρητικότητα | 144 (μονόκλωνο) |
| Μέγεθος εξωτερικού χαρτοκιβωτίου (mm) |
540*485*465/4τμχ |
ΛΙΣΤΑ ΣΥΣΚΕΥΑΣΙΑΣ
| Σώμα θήκης | 1 σετ |
| Σύνδεσμος στύλου | 2 τμχ |
| Θερμοσυστελλόμενος σωλήνας (μικρός) | 6 τμχ |
| Θερμοσυστελλόμενος σωλήνας (οβάλ) | 1 τμχ |
| Μανίκια σύνδεσης, (L=40mm) | ανάλογα με τον τύπο |
| Σύρμα γείωσης (L=120mm) | 1 τμχ |
| Κάρτα διακλάδωσης | 1 τμχ |
| Φύλλο κασσίτερου | 2 τμχ |
| Αγκράφα στεφάνης από ανοξείδωτο χάλυβα | 8 τμχ |
-
