1X16 SC Simplex LC Διπλό Ενωτικό Κουτί Οπτικών Ινών
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 Ενωτικό Κουτί Οπτικών Ινών,ABS Ενωτικό Κουτί Οπτικών Ινών,1X16 SC Simplex Ενωτικό Κουτί |
||

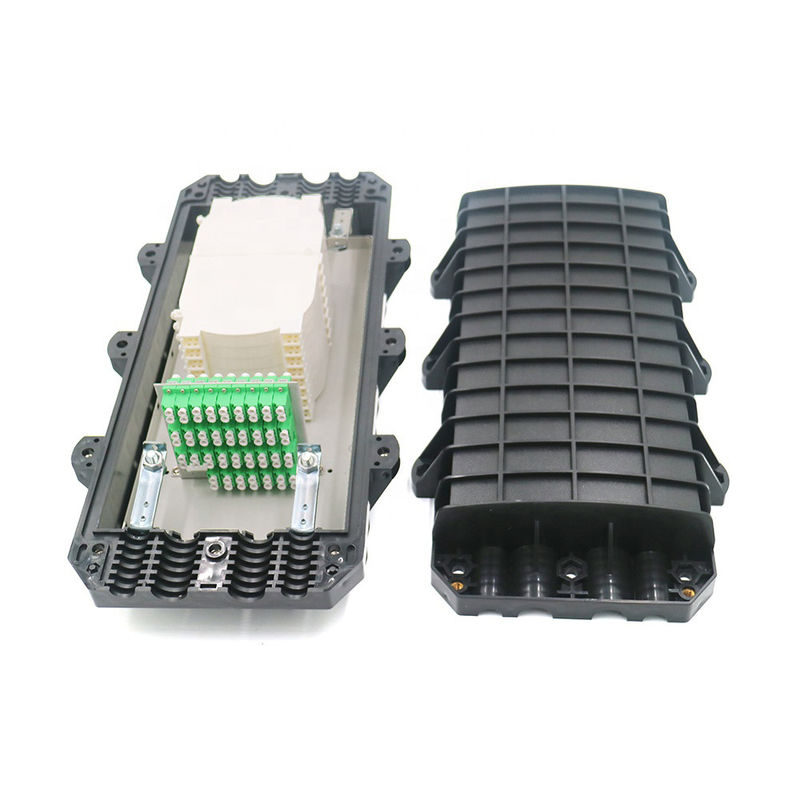

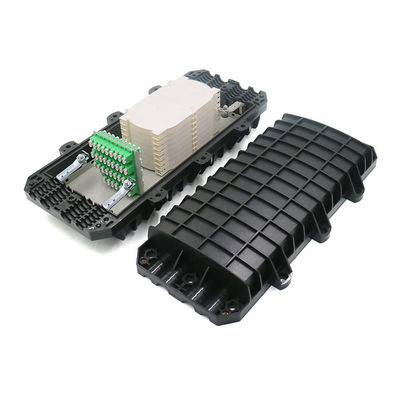

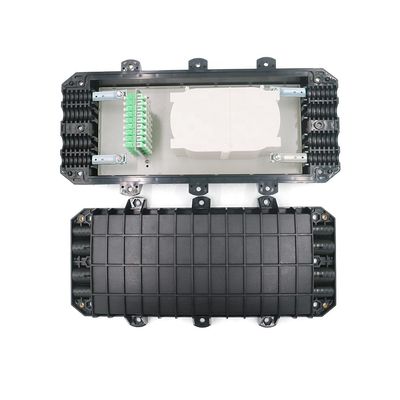

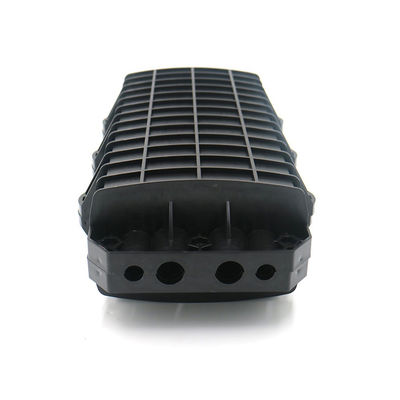

1X16 SC Simplex LC Duplex Fiber Optic Joint Enclosure
Κλείστρο οπτικών ινών εν σειρά 192 πυρήνων LC APC Joint Box Optical Fiber Cable Splice Closure GJS(04)7C
Χαρακτηριστικά:
* Το σώμα της θήκης είναι κατασκευασμένο από εισαγόμενα πλαστικά μηχανικής υψηλής αντοχής (ABS) και διαμορφώνεται σε σχήμα με πλαστικά καλουπιών υπό υψηλή πίεση. Είναι σε σχήμα ΜΙΣΟΥ ορθογωνίου, με τα πλεονεκτήματα του μικρότερου βάρους, της υψηλής μηχανικής αντοχής, της αντοχής στη διάβρωση, της προστασίας από κεραυνούς και της μεγάλης διάρκειας ζωής.
* Το σώμα σφραγίζεται με σιλικονούχο καουτσούκ, η είσοδος του καλωδίου χρησιμοποιεί μπλοκ σιλικόνης, αξιόπιστη σφράγιση, εύκολο άνοιγμα και συντήρηση.
* 4 in 4 out, μέγιστη χωρητικότητα 192 πυρήνες (μονές ίνες)
* Η προαιρετική θηλιά καλωδίου (Φ7,Φ14,Φ20) επιτρέπει στον χρήστη να επιλέξει διαφορετική εξωτερική διάμετρο σύμφωνα με τις πραγματικές συνθήκες, ενισχύει την αξιοπιστία της σφράγισης της εισόδου του καλωδίου.
* Ο επικαλυπτόμενος δίσκος τήξης ινών και η ξεχωριστή μονάδα μόνωσης γείωσης κάνουν τη διάταξη των πυρήνων, επεκτείνοντας τη χωρητικότητα και το καλώδιο-γείωση ευέλικτο, βολικό και ασφαλές.
* Το εξωτερικό μεταλλικό εξάρτημα και η μονάδα στερέωσης είναι κατασκευασμένα από ανοξείδωτο χάλυβα, οπότε μπορούν να χρησιμοποιηθούν επανειλημμένα σε διαφορετικά περιβάλλοντα.
* στερεώστε την κάρτα πίεσης καλωδίου και το καλώδιο, μαζί με τον χαλύβδινο πυρήνα ενίσχυσης καλωδίου. Εάν η διάμετρος του καλωδίου είναι μικρότερη από τη διάμετρο της θηλιάς καλωδίου, πρώτα δέστε το σημείο στερέωσης του καλωδίου με κολλητική ταινία μέχρι η διάμετρος να είναι αρκετή, στη συνέχεια στερεώστε το.
* οδηγήστε την ίνα στον δίσκο τήξης και σύνδεσης, στερεώστε τον σωλήνα θερμοσυρρίκνωσης και τον σωλήνα θερμικής τήξης σε μία από τις συνδετικές ίνες. Μετά την τήξη και τη σύνδεση της ίνας, μετακινήστε τον σωλήνα θερμοσυρρίκνωσης και τον σωλήνα θερμικής τήξης και στερεώστε το ράβδο ενίσχυσης από ανοξείδωτο χάλυβα (ή χαλαζία), βεβαιωθείτε ότι το σημείο σύνδεσης είναι στη μέση του σωλήνα περιβλήματος. Θερμάνετε τον σωλήνα για να κάνετε τα δύο σε ένα. Τοποθετήστε την προστατευμένη ένωση στον δίσκο τοποθέτησης ινών (ένας δίσκος μπορεί να τοποθετήσει 24 πυρήνες).
* τοποθετήστε την αριστερή ίνα στον δίσκο τήξης και σύνδεσης ομοιόμορφα και στερεώστε την περιέλιξη της ίνας με νάιλον δεσμούς. Χρησιμοποιήστε τους δίσκους από το
κάτω προς τα πάνω. Αφού συνδεθούν όλες οι ίνες, καλύψτε το επάνω στρώμα και στερεώστε το.
* τοποθετήστε το και χρησιμοποιήστε το καλώδιο γείωσης σύμφωνα με το σχέδιο του έργου.
* σφραγίστε το συγκρατητήρα καλωδίου κοντά στην είσοδο του κλείστρου σύνδεσης και την ένωση των δακτυλίων καλωδίων με ταινία σφράγισης. Και κλείστε
τις αχρησιμοποίητες εισόδους με βύσματα, με εκτεθειμένα κοίλα μέρη του βύσματος σφραγισμένα με ταινίες. Στη συνέχεια, τοποθετήστε λωρίδες σφράγισης στην αυλάκωση σφράγισης στις πλευρές του κελύφους και λιπάνετε το κοίλο μέρος της εισόδου του σώματος μεταξύ των δύο τμημάτων του κελύφους. Στη συνέχεια, κλείστε τα δύο τμήματα του κελύφους και σφίξτε το με μπουλόνια από ανοξείδωτο χάλυβα. Τα μπουλόνια πρέπει να βιδωθούν σφιχτά με ισορροπημένη δύναμη.
* σύμφωνα με την απαίτηση τοποθέτησης, τοποθετήστε και στερεώστε το εργαλείο ανάρτησης.
|
Μοντέλο
|
SP-GJS-(04)7C
|
|
Εξωτερικές Διαστάσεις
|
465 × 250× 240mm
|
|
Βάρος
|
4.7kg
|
|
ακτίνα περιέλιξης οπτικών ινών
|
≥40mm
|
|
επιπλέον απώλεια δίσκου ινών
|
≤0.01dB
|
|
μήκος ίνας που απομένει στον δίσκο
|
≥1.6m
|
|
χωρητικότητα ινών (μονή)
|
192 πυρήνες
|
|
θερμοκρασία λειτουργίας
|
- 40℃ ~ + 70℃
|
|
αντοχή σε πλευρική πίεση
|
≥2000N / 10cm
|
|
αντοχή σε κρούση
|
≥20N.m
|
-
