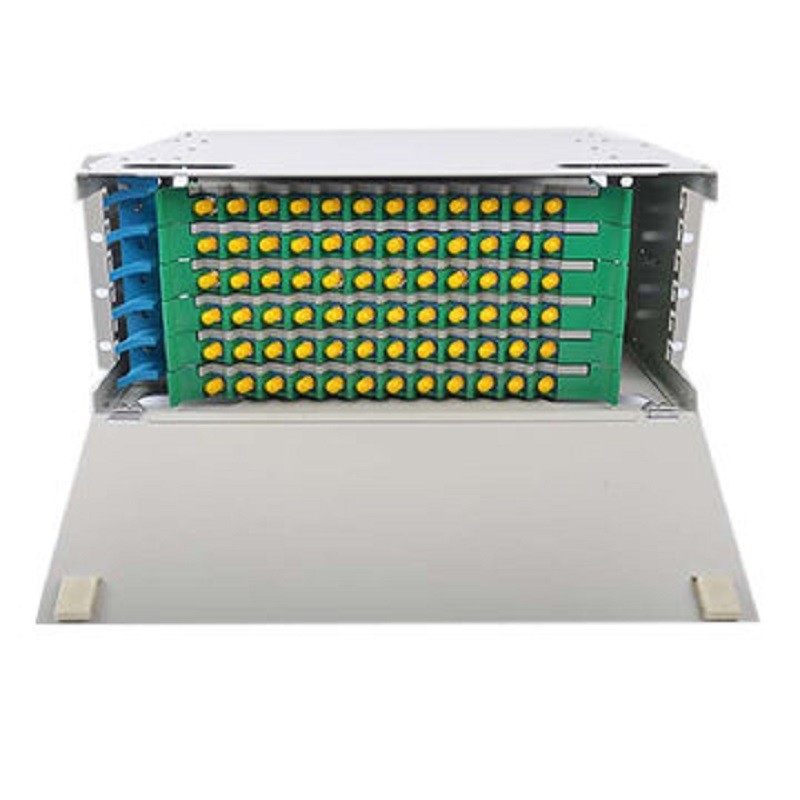

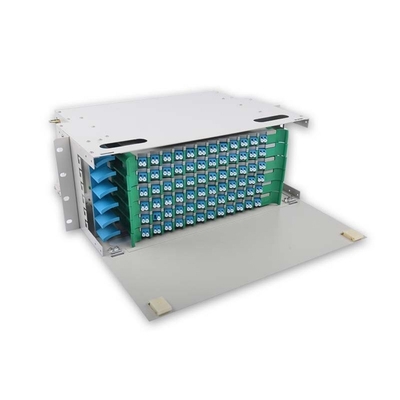

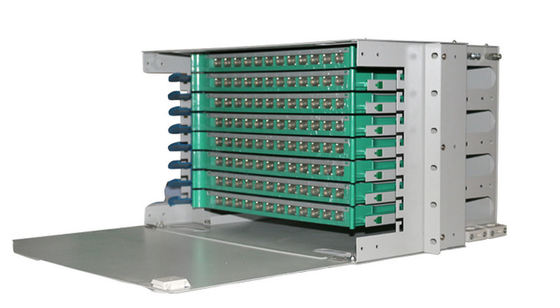

FTTX 144 Θυρών Υπαίθριο ODF Οπτικό Πλαίσιο Διανομής
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Υπαίθριο ODF Οπτικό Πλαίσιο Διανομής,144 θυρών Υπαίθριο ODF,FTTX Οπτικό Πλαίσιο Διανομής |
||
FTTX 144 Port Εξωτερικό πλαίσιο οπτικής διανομής ODF
Μεγάλη χωρητικότητα 72 96 144 θύρα Εξωτερική οπτική ίνα ODF/κυρίως διανομή πλαίσιου patch panel
Εισαγωγή
Το τερματικό κουτί οπτικών ινών μπορεί να εφαρμοστεί στη διακλαδική σύνδεση τερματισμού ινών, να λειτουργεί ως κουτί διανομής, 19 ′′ τυποποιημένη δομή, τοποθέτηση σε ράκι, διαθέσιμο για την εγκατάσταση FC,SC,ST,Αδελφοί ΛΚ.
Διαρθρωτικά χαρακτηριστικά
Π Όλοι οι δείκτες ακινήτων είναι σύμφωνα με το εθνικό πρότυπο YD/T925 ̇1997.
Το σώμα χρησιμοποιεί χαλύβδινο φύλλο ψυχρής έλασης Με ισχυρή αυτοκόλληση, καλλιτεχνική και ανθεκτική.
Ο χαρακτηριστικός σχεδιασμός της εισόδου 1-2 καλωδίων και της εξόδου ινών από 1-24 πυρήνες εξασφαλίζει ευελιξία.
Η είσοδος του καλωδίου είναι σφραγισμένη με ανθεκτική στο λάδι NBR για να αυξηθεί η ευελιξία.
Π Η επικαλυπτόμενη δεξαμενή τήξης ινών και η ξεχωριστή μονάδα στεγνώσεως γης καθιστούν την διάταξη των πυρήνων ευέλικτη, βολική και ασφαλή, αυξάνοντας την χωρητικότητα και τη γήρανση των καλωδίων.
Τεχνικές προδιαγραφές
Εξωτερικό μέγεθος: (μήκος × πλάτος × ύψος) 430x300x1U/2U
Ράδιο περιστροφής οπτικών ινών: ≥ 40 mm
Επιπλέον απώλεια δοχείου ινών: κανένα
μήκος ινών που έχει απομείνει στο δίσκο: ≥1,6m
Δυνατότητα ινών: 48 πυρήνες
Θερμοκρασία λειτουργίας: - 400C ~ + 600C
Αντίσταση πλάγιας πίεσης: 500N
Αντοχή σε κρούσματα: 750N
Κεφαλαίο διανομής οπτικών ινών που τοποθετείται σε ράφι
| Σχήμα | Αριθμός πυρήνων | Υψόμετρο | Μέγεθος ((cm) | Βάρος ((kg) |
| ΟΔΦ-R144 | 144 | 7U | 49x30,5x31.15 | 17.1 |
| ΟDF-R96 | 96 | 5U | 49x30,5x22.25 | 11 |
| ΟΔΦ-R72 | 72 | 4U | 49x30,5x17.8 | 9 |
| ΟDF-R48 | 48 | 3U | 49x30,5x13.35 | 7 |
| ΟΔΦ-R36 | 36 | 2U | 49x30,5x8.9 | 5.7 |
| Εφαρμογή του ODF-R24 | 24 | 2U | 49x30,5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
