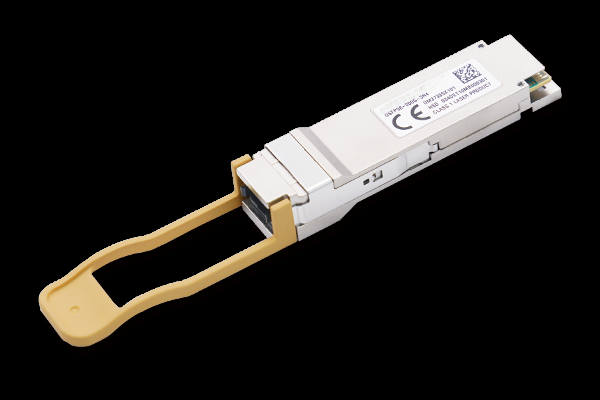

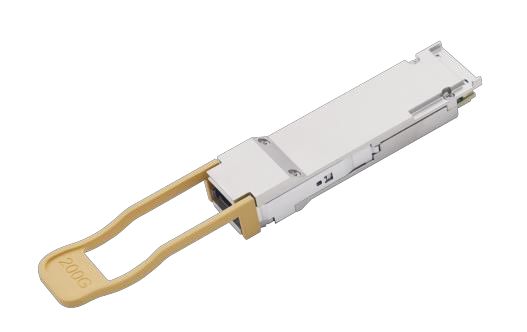

μονάδα δέκτη-διαβιβαστή QSFP56 200GE SR4 100M OM4 & 70M OM3

Το OM3738SX101 είναι ένα παράλληλο full-duplex 200GE Quad Small Form Factor Pluggable. (QSFP56) οπτική μονάδα σχεδιασμένη για σύντομη πολλαπλή διαδρομή επικοινωνίας δεδομένων. Η οπτική μονάδα χρησιμοποιεί μια μορφή διαμόρφωσης εύρους παλμού τεσσάρων επιπέδων (PAM4). προσφέρει τέσσερις λωρίδες δεδομένων βασισμένες στην τεχνολογία VCSEL/PD 850 nm και είναι ικανή συνολικής ταχύτητας δεδομένων 200GE σε MMF OM4 100 m ή MMF OM3 70 m.

Είναι συμβατό με το IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4 Οι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω της διεπαφής I2C, όπως καθορίζονται από τις διεπαφές διαχείρισης CMIS4.0.

Σχήμα 2-1: Σχέδιο μπλοκ του δέκτη

Σχήμα 3-1: Μηχανικές διαστάσεις OM3738SX101

• Επενδύσιμο σε θερμό ρεύμα QSFP56
• Συμμόρφωση με το πρότυπο IEEE 802.3cd 200GBASE-SR4
• Συμμόρφωση με το πρότυπο IEEE 802.3bs 200GAUI-4
• Συμμόρφωση με CMIS4.0 Διαχείριση διεπαφής
• Ψηφιακές διαγνωστικές λειτουργίες
• 4 κανάλια full-duplex μονάδα δέκτη-διαβιβαστή
• 212Συνολική ταχύτητα ριζικής πρόσβασης 0,5 Gbps
• Μέγιστο μήκος σύνδεσης 70 m OM3, 100 m OM4 με FEC
• Ενιαίο δοχείο MPO-12 APC/UPC
• Μέγιστη διάχυση ισχύος < 5 W
• Περιοχή θερμοκρασίας λειτουργικής αίθουσας από 0°C έως 70°C
• Ενιαία τροφοδοσία 3.3 V
• Συμμόρφωση με το RoHS 2

• 200G Ethernet
• Δίκτυο κέντρου δεδομένων
