Καλώδια οπτικών ινών ADSS

Μη μεταλλικό κεντρικό χαλαρό σωλήνα εξωτερικό καλώδιο ADSS οπτικών ινών LSZH Jacket SM G652D

Περιγραφή:

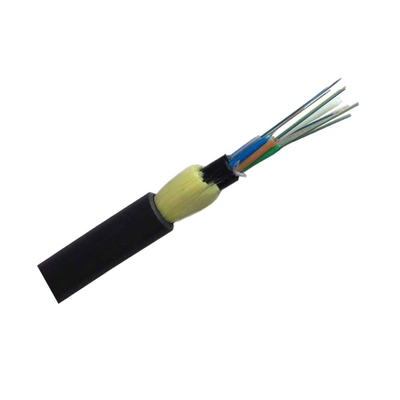

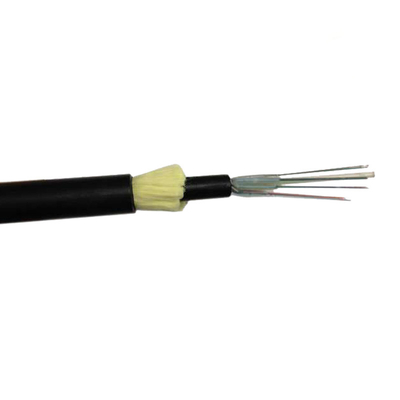

Το καλώδιο οπτικών ινών All Dielectric Self-Supporting (ADSS) είναι χαλαρού σωλήνα. Οι ίνες 200um ή 250um, είναι τοποθετημένες σε έναν χαλαρό σωλήνα από πλαστικά υψηλού συντελεστή. Οι σωλήνες είναι γεμάτοι με ένα αδιάβροχο σύνθετο υλικό. Οι σωλήνες (και τα πληρωτικά) είναι στριμμένα γύρω από ένα FRP (Fiber Reinforced Plastic) ως μη μεταλλικό κεντρικό μέλος αντοχής σε έναν συμπαγή και κυκλικό πυρήνα καλωδίου.

Αφού ο πυρήνας του καλωδίου γεμιστεί με σύνθετο υλικό πλήρωσης. Είναι καλυμμένο με λεπτό εσωτερικό περίβλημα PE (πολυαιθυλενίου). Αφού στριφτούν στρώματα νημάτων αραμιδίου πάνω από το εσωτερικό περίβλημα ως μέλος αντοχής, το καλώδιο ολοκληρώνεται με εξωτερικό περίβλημα PE ή AT (anti-tracking).

Χαρακτηριστικά:

1. Η μη μεταλλική δομή παρέχει καλή μόνωση, εξαιρετική αντοχή στην αστραπή.
2. Ο κατάλληλος σχεδιασμός, ο ακριβής έλεγχος για την υπερβολική μήκος ινών και η διακριτή διαδικασία στρέψης καθιστούν το καλώδιο
εξαιρετικές μηχανικές και περιβαλλοντικές ιδιότητες.
3. Ικανότητα κατά του ηλεκτρομαγνητισμού.
4. Χρησιμοποιήστε νήματα αραμιδίου υψηλής έντασης ως εξάρτημα κατά της έλξης, ισχυρό, ελαφρύ και μικρή διάμετρο καλωδίου, κατάλληλο
για διαφορετικές κλιματικές συνθήκες και εύρος εγκατάστασης.
5. Ειδική προστασία εξωτερικού περιβλήματος AT (Anti-Track), ισχυρή ικανότητα κατά της ηλεκτροδιάβρωσης.

Εφαρμογή:

1. Τηλεπικοινωνίες μεγάλων αποστάσεων, LAN σε περιοχή υψηλής τάσης ή πρόσβαση σε δίκτυο τηλεπικοινωνιών;
2. Για σύστημα μεταφοράς ενέργειας, πολλές περιοχές κεραυνών και υψηλή ηλεκτρομαγνητική παρεμβολή.

Φύλλο δεδομένων:

Χαρακτηριστικό:

1. Μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος

2. Εξαιρετική απόδοση AT. Η μέγιστη επαγωγική στο σημείο λειτουργίας του περιβλήματος AT μπορεί να φτάσει τα 25KV

3. Ελαφρύ και μικρή διάμετρος που μειώνει το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους και τα στηρίγματα.

4. Μεγάλα μήκη ανοίγματος και το μεγαλύτερο άνοιγμα είναι πάνω από 1000m

5. Καλή απόδοση εφελκυσμού και θερμοκρασίας

6. Η διάρκεια ζωής του σχεδιασμού είναι πάνω από 30 χρόνια

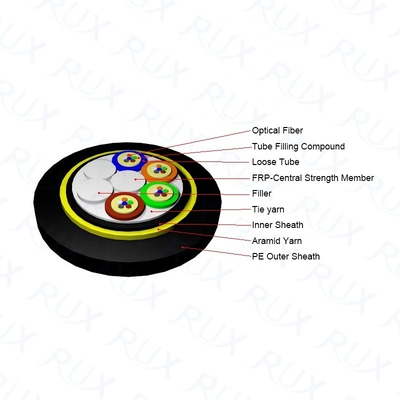

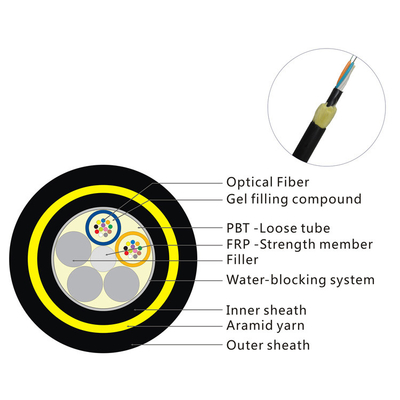

Δομή

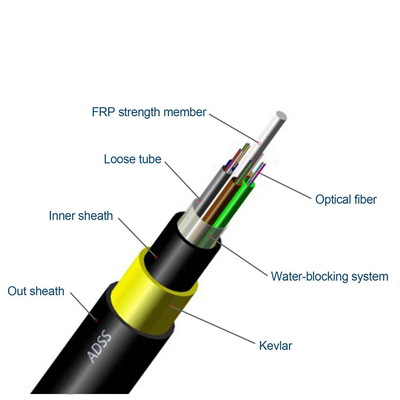

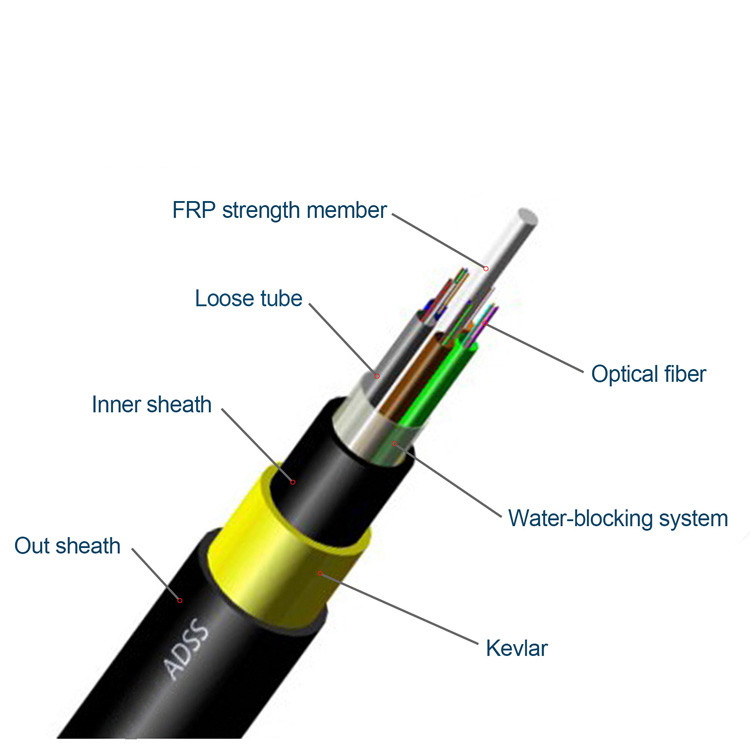

ADSS είναι χαλαρού σωλήνα. Οι ίνες τοποθετούνται σε έναν χαλαρό σωλήνα από πλαστικά υψηλού συντελεστή. Οι σωλήνες είναι γεμάτοι με ένα αδιάβροχο σύνθετο υλικό.

Οι σωλήνες (και τα πληρωτικά) είναι στριμμένα γύρω από FRP (Fiber Reinforced Plastic), ως μη μεταλλικό κεντρικό μέλος αντοχής σε έναν συμπαγή και κυκλικό πυρήνα καλωδίου. Αφού ο πυρήνας του καλωδίου γεμιστεί με σύνθετο υλικό πλήρωσης, καλύπτεται με ένα λεπτό εσωτερικό περίβλημα πολυαιθυλενίου (PE). Αφού δύο στρώματα νημάτων Aramid εφαρμοστούν σε δύο κατευθύνσεις πάνω από το εσωτερικό περίβλημα ως μέλος αντοχής, το καλώδιο ολοκληρώνεται με εξωτερικό περίβλημα PE ή AT (anti-tracking).
