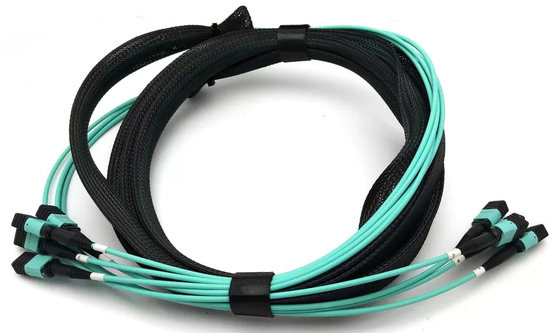

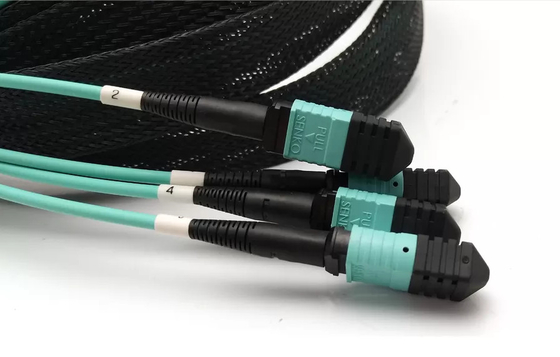

καλώδιο Aqua σκοινιού μπαλωμάτων ινών OM3 MTP 100G 72
48Fiber 4 MPO στο καλώδιο Aqua σκοινιού μπαλωμάτων Mutilmode OM3 MTP καλωδίων φορτηγών 4 MPO
MPO/MTP οι συνελεύσεις καλωδίων ινών ολοκληρώνονται με το συνδετήρα MPO/MTP και στο δύο τέλος.
Τα καλώδια MPO είναι καλύτερη επιλογή για τα δίκτυα ινών υψηλής πυκνότητας.
Σχεδιάζεται συγκεκριμένα για το γρήγορο ethernet, το κανάλι ινών, το κέντρο δεδομένων και gigabit ethernet τις εφαρμογές.
Το καλώδιο λουριών χρησιμοποιείται για τη σύνδεση 10G SFP+ σε μια επιτροπή προσαρμοστών MPO και τον κορμό MPO
Χαρακτηριστικά γνωρίσματα:
Υψηλή επίδοση στο IL & RL
4,8,12 και 24 λήξεις και συνελεύσεις συνδετήρων ινών
Σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
Οικονομική λύση για την μάζα-λήξη της ίνας
Κατάλληλος για την εφαρμογή MPO/MTP
Δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα
Κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων
Εφαρμογές:
MPO/MTP είναι η υψηλή πυκνότητα της οπτικής ίνας προ-συνδέει το σύστημα που είναι γενικά χρήση σε τρεις περιοχές.
· Η εφαρμογή κέντρων δεδομένων με το περιβάλλον υψηλής πυκνότητας
· Η οπτική ίνα στο κτήριο
· Η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών όπως ο θραύστης,
· 40G/100G SFP και SFP
Προδιαγραφή:
| Τύπος συνδετήρων |
12-ίνα ή 24Fiber MPO/MTP (μη-που καρφώνεται) |
| Πολωνικά |
PC (ΚΚ) APC (SM) |
| Χρώμα κατοικίας |
ΚΚ (μπεζ), ΚΚ ελίτ (Aqua), SM (πράσινο), ελίτ SM (κίτρινη) |
| Απώλεια εισαγωγής, χαρακτηριστική (MTP/MPO) |
≤ 0,10 DB |
| Απώλεια εισαγωγής, μέγιστο (MTP/MPO) |
≤ 0,3 DB |
| Επιστροφής απώλεια (MTP/MPO SM) |
PC >55dB APC> 60dB |
| Διάρκεια (500 Matings) |
< 0=""> |
| |
|
| Απόδοση καλωδίων ινών |
|
| |
|
| Τύπος ινών |
OS2, OM1, OM2, OM3, OM4 OM5 |
| Αρίθμηση ινών |
12,24,48,72,96,144 πυρήνες |
| Μείωση DB ινών (OS2) |
≤0.38 ανώτατο ≤0.34Type (1310nm) ≤0.25 ανώτατο ≤0.19Type (1550nm) |
| Μείωση DB ινών (OM1) |
≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| Μείωση DB ινών (OM2) |
≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Μείωση DB ινών (OM3) |
≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Μείωση DB ινών (OM4) |
≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Min.Bandwidth: Υπερχειλισμένη έναρξη [MHZ-χλμ] |
OM1 ≥200(850nm) ≥500(1300nm)OM2 ≥500(850nm) ≥500(1300nm)OM3 ≥1500(850nm) ≥500(1300nm)OM4≥3500 (850nm) ≥500(1300nm) |
| Min.Bandwidth: Αποτελεσματικό τροπικό εύρος ζώνης λέιζερ [MHZ-χλμ] |
|
| OM3 ≥2000(850nm)OM4 ≥4700(850nm) |
| Εξωτερική διάμετρος |
12fiber: 3.0 ή 5.5mm 24fiber: 3.0 ή 5.5mm |
| Εξωτερικό χρώμα σακακιών |
OS2 (κίτρινος), OM2 (πορτοκάλι), OM3 (Aqua), OM4 (πορφύρα ή Aqua) |
| Εξωτερικό υλικό σακακιών |
LSZH, OFNP, OFNR |
| Εκτατή δύναμη |
>500N |
| Λειτουργούσα θερμοκρασία |
-40 ~ +85°C |
Σχετικά πρότυπα:
Συναντά το IEC τυποποιημένο 61754-7& JIS C5982
Δομημένη τηλεγράφηση ανά Tia-568-γ
Παράλληλη οπτική
- Οπτικό φόρουμ σύνδεσης μέσω δικτύων (OIF) υποχωρητικό
- Infiniband υποχωρητικό
Infiniband
- 10G κανάλι ινών υποχωρητικό
- 40G και IEEE 802,3 100G
- QSFP
Επιλογή πολικότητας:
